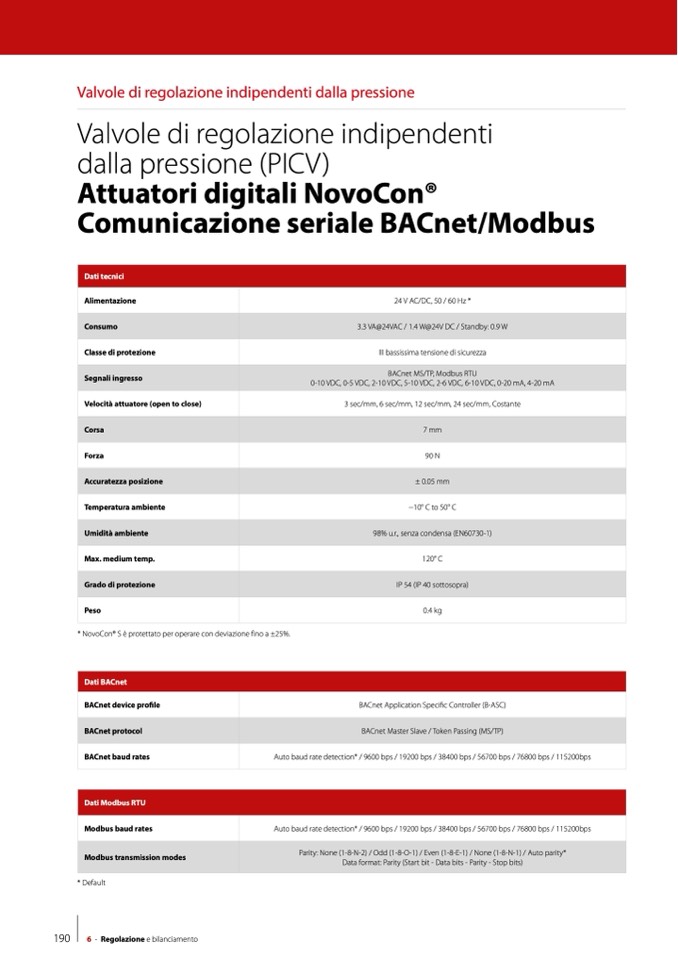

Valvole di regolazione indipendenti dalla pressione

Valvole di regolazione indipendenti

dalla pressione (PICV)

Attuatori digitali NovoCon®

Comunicazione seriale BACnet/Modbus

Dati tecnici

Alimentazione

24 V AC/DC, 50 / 60 Hz *

Consumo

3.3 VA@24VAC / 1.4 W@24V DC / Standby: 0.9 W

Classe di protezione

III bassissima tensione di sicurezza

Segnali ingresso

BACnet MS/TP, Modbus RTU

0-10 VDC, 0-5 VDC, 2-10 VDC, 5-10 VDC, 2-6 VDC, 6-10 VDC, 0-20 mA, 4-20 mA

Velocità attuatore (open to close)

3 sec/mm, 6 sec/mm, 12 sec/mm, 24 sec/mm, Costante

Corsa

7 mm

Forza

90 N

Accuratezza posizione

± 0.05 mm

Temperatura ambiente

−10° C to 50° C

Umidità ambiente

98% u.r., senza condensa (EN60730-1)

Max. medium temp.

120° C

Grado di protezione

IP 54 (IP 40 sottosopra)

Peso

0.4 kg

* NovoCon® S è protettato per operare con deviazione fino a ±25%.

Dati BACnet

BACnet device profile

BACnet Application Specific Controller (B-ASC)

BACnet protocol

BACnet Master Slave / Token Passing (MS/TP)

BACnet baud rates

Auto baud rate detection* / 9600 bps / 19200 bps / 38400 bps / 56700 bps / 76800 bps / 115200bps

Dati Modbus RTU

Modbus baud rates

Auto baud rate detection* / 9600 bps / 19200 bps / 38400 bps / 56700 bps / 76800 bps / 115200bps

Modbus transmission modes

Parity: None (1-8-N-2) / Odd (1-8-O-1) / Even (1-8-E-1) / None (1-8-N-1) / Auto parity*

Data format: Parity (Start bit - Data bits - Parity - Stop bits)

* Default
