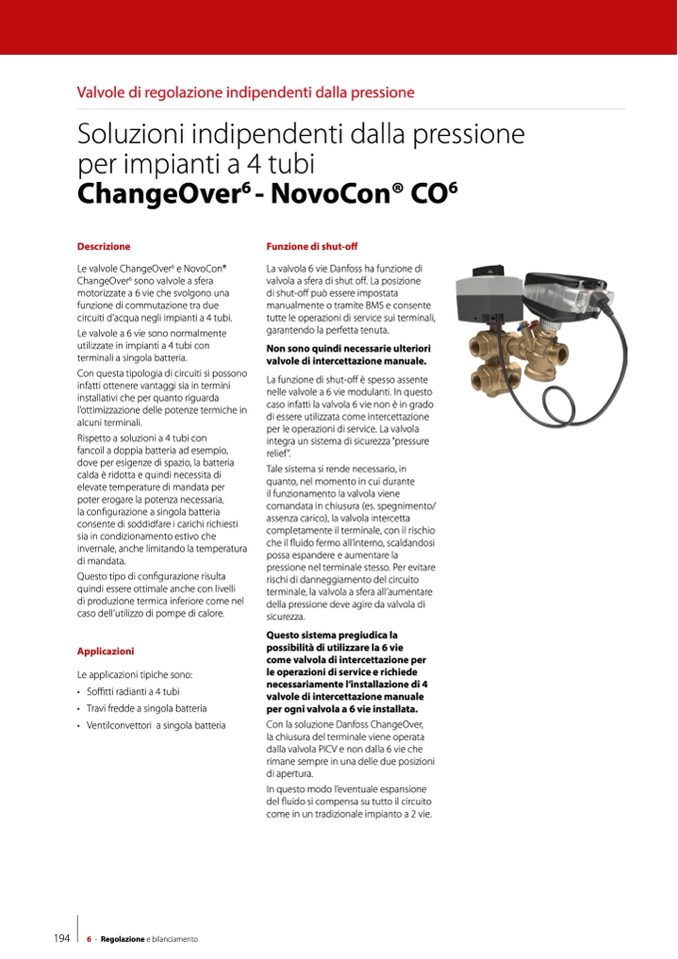

Valvole di regolazione indipendenti dalla pressione
Soluzioni indipendenti dalla pressione
per impianti a 4 tubi
ChangeOver
6
- NovoCon® CO
6
Descrizione
Le valvole ChangeOver
6
e NovoCon®
ChangeOver
6
sono valvole a sfera
motorizzate a 6 vie che svolgono una
funzione di commutazione tra due
circuiti d’acqua negli impianti a 4 tubi.
Le valvole a 6 vie sono normalmente
utilizzate in impianti a 4 tubi con
terminali a singola batteria.
Con questa tipologia di circuiti si possono
infatti ottenere vantaggi sia in termini
installativi che per quanto riguarda
l’ottimizzazione delle potenze termiche in
alcuni terminali.
Rispetto a soluzioni a 4 tubi con
fancoil a doppia batteria ad esempio,
dove per esigenze di spazio, la batteria
calda è ridotta e quindi necessita di
elevate temperature di mandata per
poter erogare la potenza necessaria,
la configurazione a singola batteria
consente di soddidfare i carichi richiesti
sia in condizionamento estivo che
invernale, anche limitando la temperatura
di mandata.
Questo tipo di configurazione risulta
quindi essere ottimale anche con livelli
di produzione termica inferiore come nel
caso dell’utilizzo di pompe di calore.
Applicazioni
Le applicazioni tipiche sono:
Funzione di shut-off
La valvola 6 vie Danfoss ha funzione di
valvola a sfera di shut off. La posizione
di shut-off può essere impostata
manualmente o tramite BMS e consente
tutte le operazioni di service sui terminali,
garantendo la perfetta tenuta.
Non sono quindi necessarie ulteriori
valvole di intercettazione manuale.
La funzione di shut-off è spesso assente
nelle valvole a 6 vie modulanti. In questo
caso infatti la valvola 6 vie non è in grado
di essere utilizzata come intercettazione
per le operazioni di service. La valvola
integra un sistema di sicurezza “pressure
relief ”.
Tale sistema si rende necessario, in
quanto, nel momento in cui durante
il funzionamento la valvola viene
comandata in chiusura (es. spegnimento/
assenza carico), la valvola intercetta
completamente il terminale, con il rischio
che il fluido fermo all’interno, scaldandosi
possa espandere e aumentare la
pressione nel terminale stesso. Per evitare
rischi di danneggiamento del circuito
terminale, la valvola a sfera all’aumentare
della pressione deve agire da valvola di
sicurezza.
Questo sistema pregiudica la
possibilità di utilizzare la 6 vie
come valvola di intercettazione per
le operazioni di service e richiede
necessariamente l’installazione di 4
valvole di intercettazione manuale
per ogni valvola a 6 vie installata.
Con la soluzione Danfoss ChangeOver,
la chiusura del terminale viene operata
dalla valvola PICV e non dalla 6 vie che
rimane sempre in una delle due posizioni
di apertura.
In questo modo l’eventuale espansione
del fluido si compensa su tutto il circuito
come in un tradizionale impianto a 2 vie.
•
•
•
Soffitti radianti a 4 tubi
Travi fredde a singola batteria
Ventilconvettori a singola batteria
194
6 - Regolazione e bilanciamento
