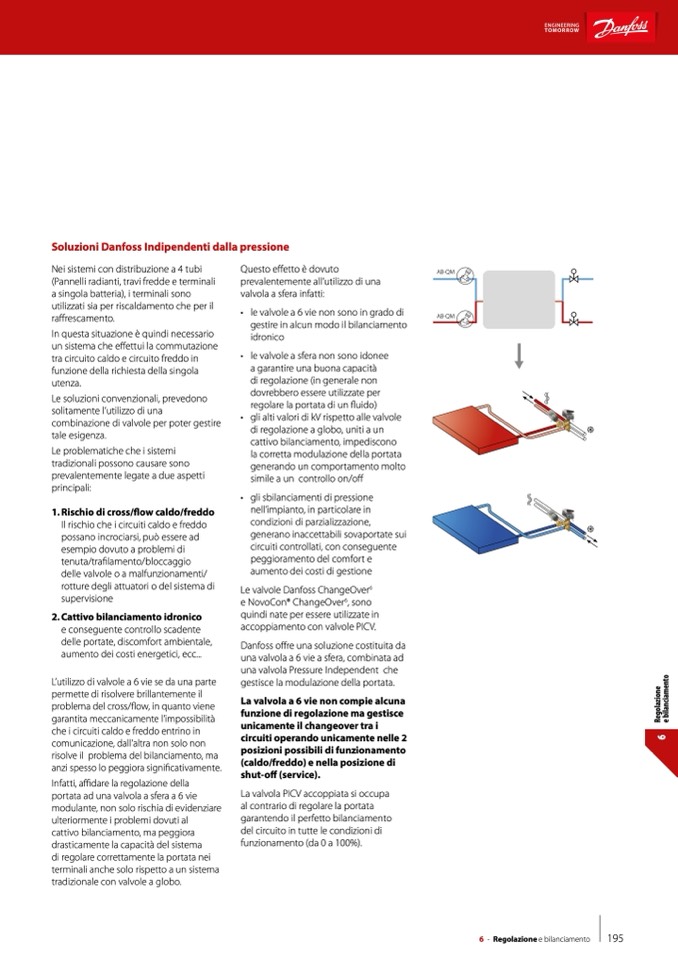

Soluzioni Danfoss Indipendenti dalla pressione
Nei sistemi con distribuzione a 4 tubi
(Pannelli radianti, travi fredde e terminali
a singola batteria), i terminali sono
utilizzati sia per riscaldamento che per il
raffrescamento.
In questa situazione è quindi necessario
un sistema che effettui la commutazione
tra circuito caldo e circuito freddo in
funzione della richiesta della singola
utenza.
Le soluzioni convenzionali, prevedono
solitamente l’utilizzo di una
combinazione di valvole per poter gestire
tale esigenza.
Le problematiche che i sistemi
tradizionali possono causare sono
prevalentemente legate a due aspetti
principali:
1. Rischio di cross/
flow caldo/freddo
Il rischio che i circuiti caldo e freddo
possano incrociarsi, può essere ad
esempio dovuto a problemi di
tenuta/trafilamento/bloccaggio
delle valvole o a malfunzionamenti/
rotture degli attuatori o del sistema di
supervisione
2. Cattivo bilanciamento idronico
e conseguente controllo scadente
delle portate, discomfort ambientale,
aumento dei costi energetici, ecc...
L’utilizzo di valvole a 6 vie se da una parte
permette di risolvere brillantemente il
problema del cross/flow, in quanto viene
garantita meccanicamente l’impossibilità
che i circuiti caldo e freddo entrino in
comunicazione, dall’altra non solo non
risolve il problema del bilanciamento, ma
anzi spesso lo peggiora significativamente.
Infatti, affidare la regolazione della
portata ad una valvola a sfera a 6 vie
modulante, non solo rischia di evidenziare
ulteriormente i problemi dovuti al
cattivo bilanciamento, ma peggiora
drasticamente la capacità del sistema
di regolare correttamente la portata nei
terminali anche solo rispetto a un sistema
tradizionale con valvole a globo.
Questo effetto è dovuto
prevalentemente all’utilizzo di una
valvola a sfera infatti:
• le valvole a 6 vie non sono in grado di
gestire in alcun modo il bilanciamento
idronico
• le valvole a sfera non sono idonee
a garantire una buona capacità
di regolazione (in generale non
dovrebbero essere utilizzate per
regolare la portata di un fluido)
• gli alti valori di kV rispetto alle valvole
di regolazione a globo, uniti a un
cattivo bilanciamento, impediscono
la corretta modulazione della portata
generando un comportamento molto
simile a un controllo on/off
• gli sbilanciamenti di pressione
nell’impianto, in particolare in
condizioni di parzializzazione,
generano inaccettabili sovaportate sui
circuiti controllati, con conseguente
peggioramento del comfort e
aumento dei costi di gestione
Le valvole Danfoss ChangeOver
6
e NovoCon® ChangeOver
6
, sono
quindi nate per essere utilizzate in
accoppiamento con valvole PICV.
Danfoss offre una soluzione costituita da
una valvola a 6 vie a sfera, combinata ad
una valvola Pressure Independent che
gestisce la modulazione della portata.
La valvola a 6 vie non compie alcuna
funzione di regolazione ma gestisce
unicamente il changeover tra i
circuiti operando unicamente nelle 2
posizioni possibili di funzionamento
(caldo/freddo) e nella posizione di
shut-off (service).
La valvola PICV accoppiata si occupa
al contrario di regolare la portata
garantendo il perfetto bilanciamento
del circuito in tutte le condizioni di
funzionamento (da 0 a 100%).
