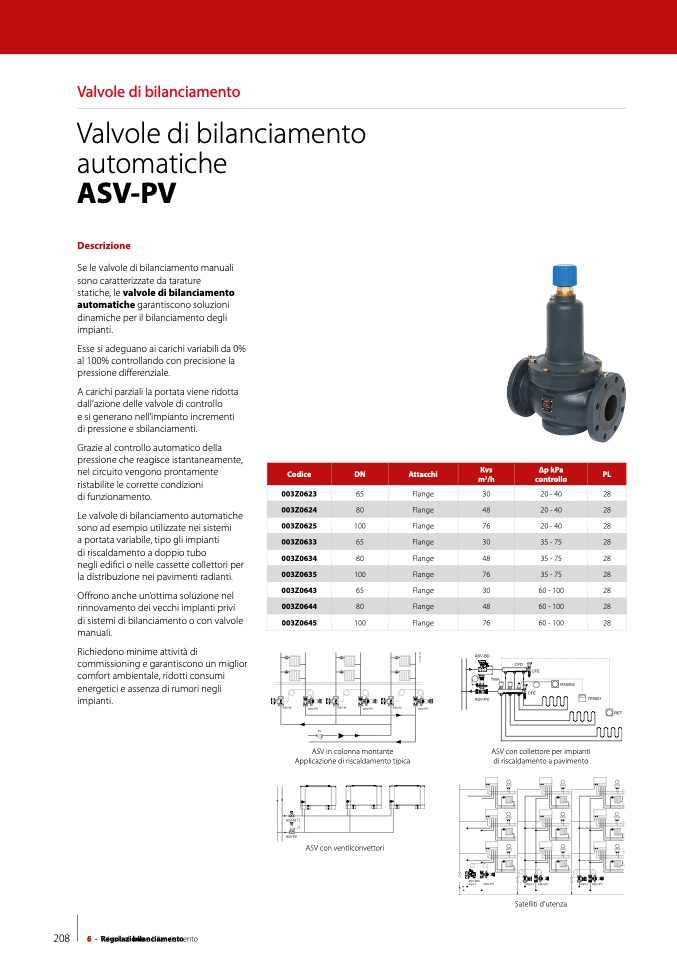

Valvole di bilanciamento
Valvole di bilanciamento
automatiche
ASV-PV
Descrizione
Se le valvole di bilanciamento manuali
sono caratterizzate da tarature
statiche, le valvole di bilanciamento
automatiche garantiscono soluzioni
dinamiche per il bilanciamento degli
impianti.
Esse si adeguano ai carichi variabili da 0%
al 100% controllando con precisione la
pressione differenziale.
A carichi parziali la portata viene ridotta
dall’azione delle valvole di controllo
e si generano nell’impianto incrementi
di pressione e sbilanciamenti.
Grazie al controllo automatico della
pressione che reagisce istantaneamente,
nel circuito vengono prontamente
ristabilite le corrette condizioni
di funzionamento.
Le valvole di bilanciamento automatiche
sono ad esempio utilizzate nei sistemi
a portata variabile, tipo gli impianti
di riscaldamento a doppio tubo
negli edifici o nelle cassette collettori per
la distribuzione nei pavimenti radianti.
Offrono anche un’ottima soluzione nel
rinnovamento dei vecchi impianti privi
di sistemi di bilanciamento o con valvole
manuali.
Richiedono minime attività di
commissioning e garantiscono un miglior
comfort ambientale, ridotti consumi
energetici e assenza di rumori negli
impianti.
Attacchi
Kvs
m
3
/h
Flange
30
Flange
48
Flange
76
Flange
30
Flange
48
Flange
76
Flange
30
Flange
48
Flange
76
Codice
003Z0623
003Z0624
003Z0625
003Z0633
003Z0634
003Z0635
003Z0643
003Z0644
003Z0645
DN
65
80
100
65
80
100
65
80
100
Δp kPa
PL
controllo
20 - 40
28
20 - 40
28
20 - 40
28
35 - 75
28
35 - 75
28
35 - 75
28
60 - 100
28
60 - 100
28
60 - 100
28
ASV con collettore per impianti
di riscaldamento a pavimento
ASV in colonna montante
Applicazione di riscaldamento tipica
ASV con ventilconvettori
Satelliti d’utenza
