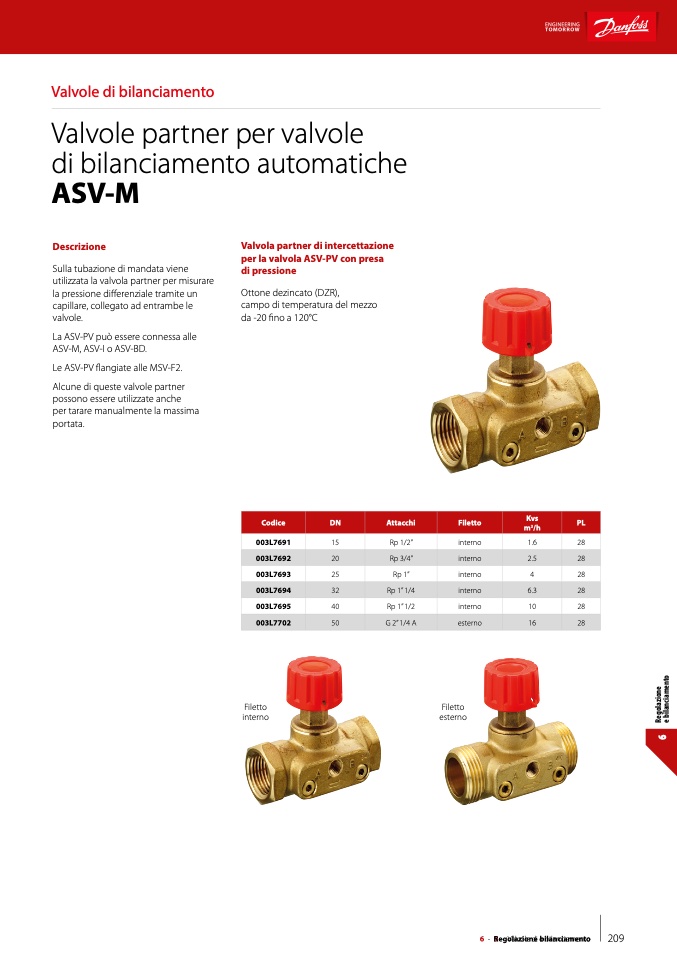

Valvole di bilanciamento
Valvole partner per valvole
di bilanciamento automatiche
ASV-M
Descrizione
Sulla tubazione di mandata viene
utilizzata la valvola partner per misurare
la pressione differenziale tramite un
capillare, collegato ad entrambe le
valvole.
La ASV-PV può essere connessa alle
ASV-M, ASV-I o ASV-BD.
Le ASV-PV flangiate alle MSV-F2.
Alcune di queste valvole partner
possono essere utilizzate anche
per tarare manualmente la massima
portata.
Valvola partner di intercettazione
per la valvola ASV-PV con presa
di pressione
Ottone dezincato (DZR),
campo di temperatura del mezzo
da -20 fino a 120°C
Codice
DN
Attacchi
Filetto
Kvs
m
3
/h
PL
003L7691
15
Rp 1/2”
interno
1.6
28
003L7692
20
Rp 3/4”
interno
2.5
28
003L7693
25
Rp 1”
interno
4
28
003L7694
32
Rp 1” 1/4
interno
6.3
28
003L7695
40
Rp 1” 1/2
interno
10
28
003L7702
50
G 2”1/4 A
esterno
16
28
Filetto
interno
Filetto
esterno
