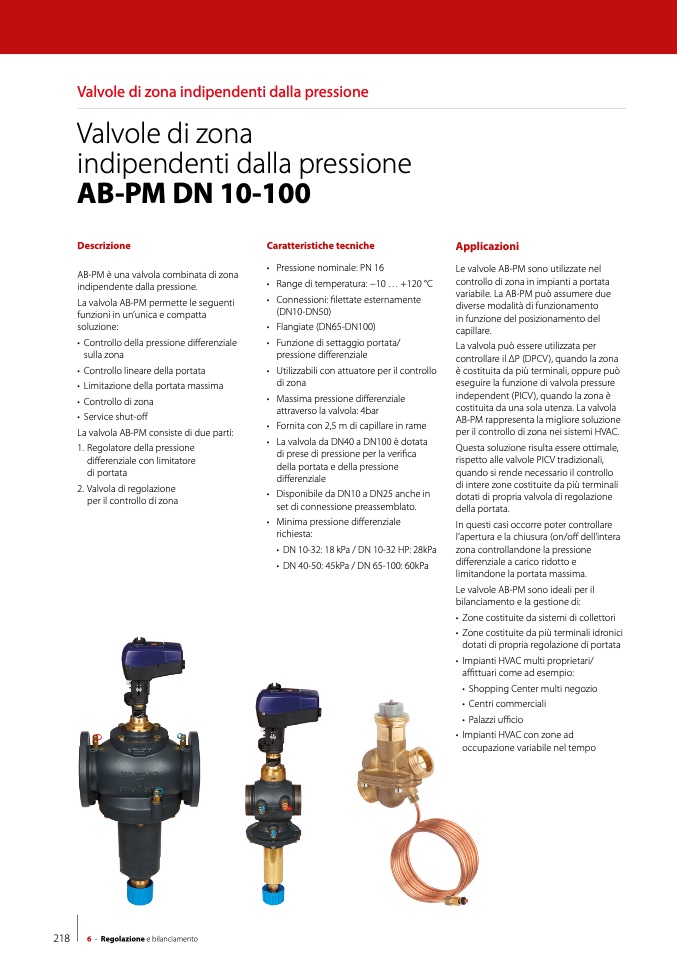

Valvole di zona indipendenti dalla pressione

Valvole di zona

indipendenti dalla pressione

AB-PM DN 10-100

Descrizione

AB-PM è una valvola combinata di zona

indipendente dalla pressione.

La valvola AB-PM permette le seguenti

funzioni in un’unica e compatta

soluzione:

• Controllo della pressione differenziale

sulla zona

• Controllo lineare della portata

• Limitazione della portata massima

• Controllo di zona

• Service shut-off

La valvola AB-PM consiste di due parti:

1. Regolatore della pressione

differenziale con limitatore

di portata

2. Valvola di regolazione

per il controllo di zona

Caratteristiche tecniche

• Pressione nominale: PN 16

• Range di temperatura: −10 ... +120 °C

• Connessioni: filettate esternamente

(DN10-DN50)

• Flangiate (DN65-DN100)

• Funzione di settaggio portata/

pressione differenziale

• Utilizzabili con attuatore per il controllo

di zona

• Massima pressione differenziale

attraverso la valvola: 4bar

• Fornita con 2,5 m di capillare in rame

• La valvola da DN40 a DN100 è dotata

di prese di pressione per la verifica

della portata e della pressione

differenziale

• Disponibile da DN10 a DN25 anche in

set di connessione preassemblato.

• Minima pressione differenziale

richiesta:

• DN 10-32: 18 kPa / DN 10-32 HP: 28kPa

• DN 40-50: 45kPa / DN 65-100: 60kPa

Applicazioni

Le valvole AB-PM sono utilizzate nel

controllo di zona in impianti a portata

variabile. La AB-PM può assumere due

diverse modalità di funzionamento

in funzione del posizionamento del

capillare.

La valvola può essere utilizzata per

controllare il ΔP (DPCV), quando la zona

è costituita da più terminali, oppure può

eseguire la funzione di valvola pressure

independent (PICV), quando la zona è

costituita da una sola utenza. La valvola

AB-PM rappresenta la migliore soluzione

per il controllo di zona nei sistemi HVAC.

Questa soluzione risulta essere ottimale,

rispetto alle valvole PICV tradizionali,

quando si rende necessario il controllo

di intere zone costituite da più terminali

dotati di propria valvola di regolazione

della portata.

In questi casi occorre poter controllare

l’apertura e la chiusura (on/off dell’intera

zona controllandone la pressione

differenziale a carico ridotto e

limitandone la portata massima.

Le valvole AB-PM sono ideali per il

bilanciamento e la gestione di:

• Zone costituite da sistemi di collettori

• Zone costituite da più terminali idronici

dotati di propria regolazione di portata

• Impianti HVAC multi proprietari/

affittuari come ad esempio:

• Shopping Center multi negozio

• Centri commerciali

• Palazzi ufficio

• Impianti HVAC con zone ad

occupazione variabile nel tempo
