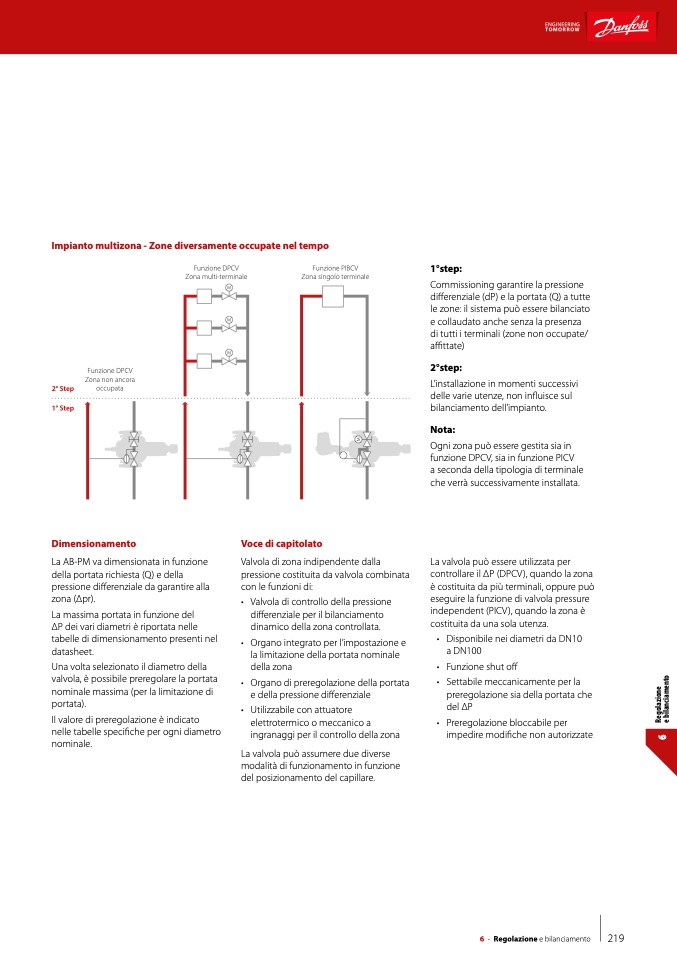

Impianto multizona - Zone diversamente occupate nel tempo
Funzione DPCV
Zona multi-terminale
Funzione PIBCV
Zona singolo terminale
1°step:
Commissioning garantire la pressione
differenziale (dP) e la portata (Q) a tutte
le zone: il sistema può essere bilanciato
e collaudato anche senza la presenza
di tutti i terminali (zone non occupate/
affittate)
2°step:
L’installazione in momenti successivi
delle varie utenze, non influisce sul
bilanciamento dell’impianto.
Nota:
Ogni zona può essere gestita sia in
funzione DPCV, sia in funzione PICV
a seconda della tipologia di terminale
che verrà successivamente installata.
La valvola può essere utilizzata per
controllare il ΔP (DPCV), quando la zona
è costituita da più terminali, oppure può
eseguire la funzione di valvola pressure
independent (PICV), quando la zona è
costituita da una sola utenza.
• Disponibile nei diametri da DN10
a DN100
• Funzione shut off
• Settabile meccanicamente per la
preregolazione sia della portata che
del ΔP
• Preregolazione bloccabile per
impedire modifiche non autorizzate
2° Step
1° Step
Funzione DPCV
Zona non ancora
occupata
Dimensionamento
La AB-PM va dimensionata in funzione
della portata richiesta (Q) e della
pressione differenziale da garantire alla
zona (Δpr).
La massima portata in funzione del
ΔP dei vari diametri
è riportata nelle
tabelle di dimensionamento presenti nel
datasheet.
Una volta selezionato il diametro della
valvola, è possibile preregolare la portata
nominale massima (per la limitazione di
portata).
Il valore di preregolazione è indicato
nelle tabelle specifiche per ogni diametro
nominale.
Voce di capitolato
Valvola di zona indipendente dalla
pressione costituita da valvola combinata
con le funzioni di:
• Valvola di controllo della pressione
differenziale per il bilanciamento
dinamico della zona controllata.
• Organo integrato per l’impostazione e
la limitazione della portata nominale
della zona
• Organo di preregolazione della portata
e della pressione differenziale
• Utilizzabile con attuatore
elettrotermico o meccanico a
ingranaggi per il controllo della zona
La valvola può assumere due diverse
modalità di funzionamento in funzione
del posizionamento del capillare.
