Definizione
L’autorità della valvola è una misura che
descrive con quanta efficacia la valvola
di controllo (CV) riesce ad imporre la
sua caratteristica sul circuito che sta
controllando. Quanto maggiore è la
resistenza nella valvola, e quindi il calo
di pressione nella valvola, tanto meglio
la valvola di controllo sarà in grado di
controllare l’emissione di energia del
circuito.
L’autorità (a
cv
) è generalmente espressa
come la relazione tra la pressione
differenziale a valvola di controllo
al 100% della portata completa (il valore
minimo ΔP
min)
, e la pressione differenziale
nella valvola di controllo quando
e completamente chiusa (ΔP
max
).
Quando la valvola è chiusa, i cali di
pressione in altre parti dell’impianto
(ad esempio tubi, chiller e caldaie) si
annullano e la pressione differenziale
totale disponibile viene applicata alle
valvole di controllo. Questo è il valore
massimo (ΔP
max
).
Formula: a
cv
= ΔP
min
/ ΔP
max

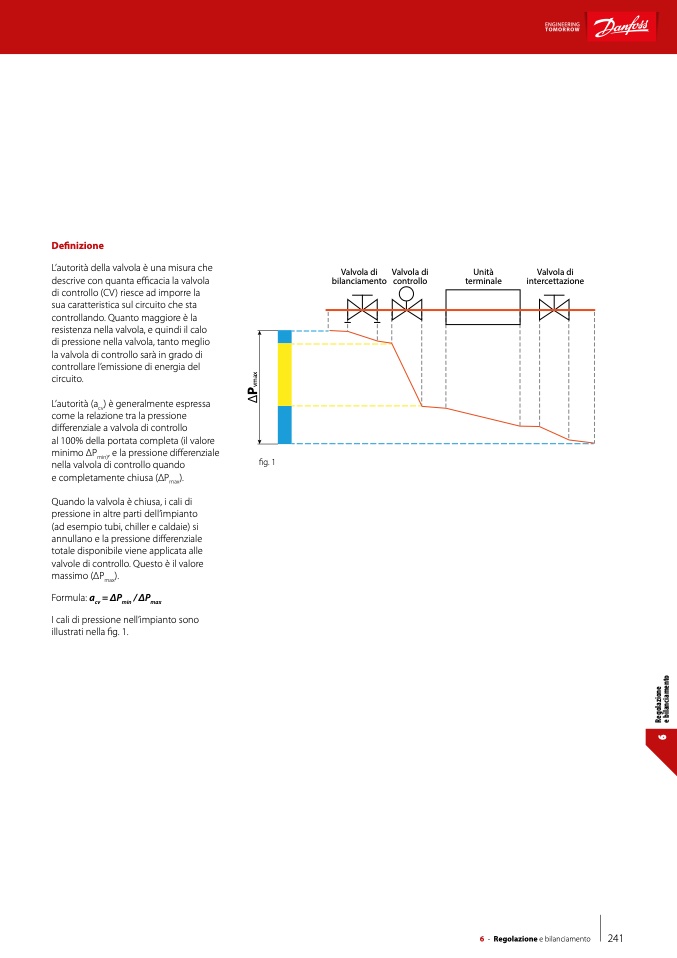

I cali di pressione nell’impianto sono
illustrati nella fig. 1.
Valvola di
bilanciamento
Valvola di
controllo
Unità
terminale
Valvola di
intercettazione
fig. 1
