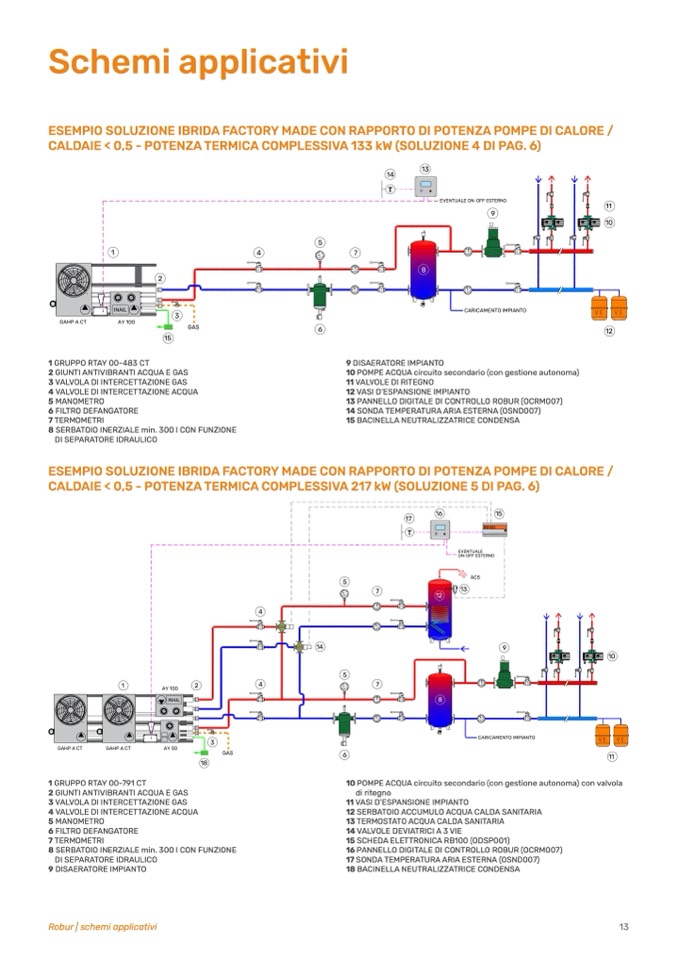

Schemi applicativi

ESEMPIO SOLUZIONE IBRIDA FACTORY MADE CON RAPPORTO DI POTENZA POMPE DI CALORE /

CALDAIE < 0,5 - POTENZA TERMICA COMPLESSIVA 133 kW (SOLUZIONE 4 DI PAG. 6)

1 GRUPPO RTAY 00-483 CT

2 GIUNTI ANTIVIBRANTI ACQUA E GAS

3 VALVOLA DI INTERCETTAZIONE GAS

4 VALVOLE DI INTERCETTAZIONE ACQUA

5 MANOMETRO

6 FILTRO DEFANGATORE

7 TERMOMETRI

8 SERBATOIO INERZIALE min. 300 l CON FUNZIONE

DI SEPARATORE IDRAULICO

9 DISAERATORE IMPIANTO

10 POMPE ACQUA circuito secondario (con gestione autonoma)

11 VALVOLE DI RITEGNO

12 VASI D’ESPANSIONE IMPIANTO

13 PANNELLO DIGITALE DI CONTROLLO ROBUR (OCRM007)

14 SONDA TEMPERATURA ARIA ESTERNA (OSND007)

15 BACINELLA NEUTRALIZZATRICE CONDENSA

ESEMPIO SOLUZIONE IBRIDA FACTORY MADE CON RAPPORTO DI POTENZA POMPE DI CALORE /

CALDAIE < 0,5 - POTENZA TERMICA COMPLESSIVA 217 kW (SOLUZIONE 5 DI PAG. 6)

1 GRUPPO RTAY 00-791 CT

2 GIUNTI ANTIVIBRANTI ACQUA E GAS

3 VALVOLA DI INTERCETTAZIONE GAS

4 VALVOLE DI INTERCETTAZIONE ACQUA

5 MANOMETRO

6 FILTRO DEFANGATORE

7 TERMOMETRI

8 SERBATOIO INERZIALE min. 300 l CON FUNZIONE

DI SEPARATORE IDRAULICO

9 DISAERATORE IMPIANTO

10 POMPE ACQUA circuito secondario (con gestione autonoma) con valvola

di ritegno

11 VASI D’ESPANSIONE IMPIANTO

12 SERBATOIO ACCUMULO ACQUA CALDA SANITARIA

13 TERMOSTATO ACQUA CALDA SANITARIA

14 VALVOLE DEVIATRICI A 3 VIE

15 SCHEDA ELETTRONICA RB100 (ODSP001)

16 PANNELLO DIGITALE DI CONTROLLO ROBUR (OCRM007)

17 SONDA TEMPERATURA ARIA ESTERNA (OSND007)

18 BACINELLA NEUTRALIZZATRICE CONDENSA
