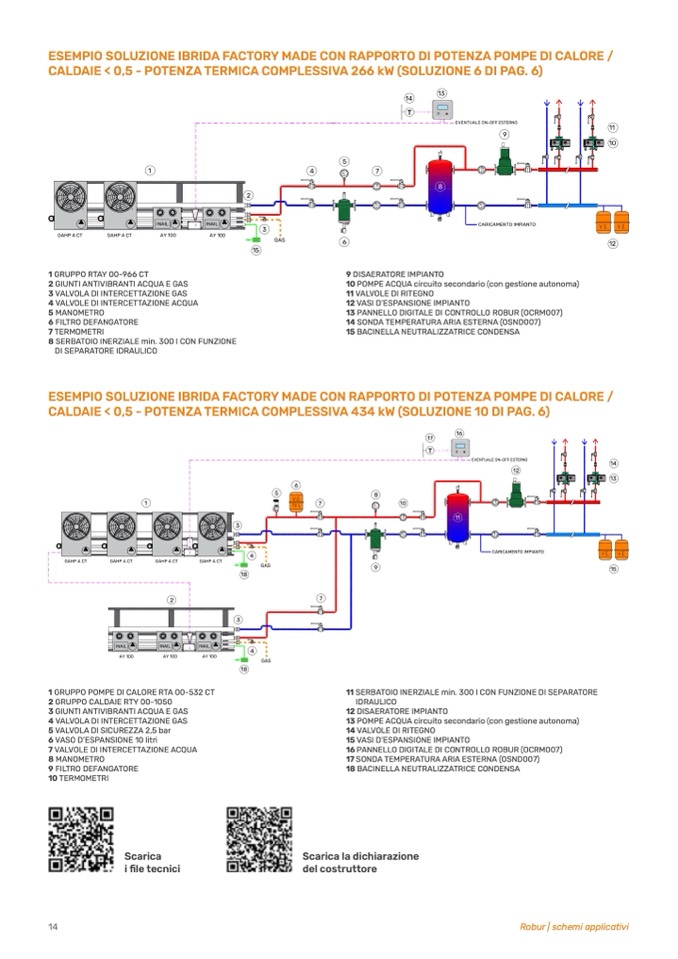

ESEMPIO SOLUZIONE IBRIDA FACTORY MADE CON RAPPORTO DI POTENZA POMPE DI CALORE /

CALDAIE < 0,5 - POTENZA TERMICA COMPLESSIVA 266 kW (SOLUZIONE 6 DI PAG. 6)

1 GRUPPO RTAY 00-966 CT

2 GIUNTI ANTIVIBRANTI ACQUA E GAS

3 VALVOLA DI INTERCETTAZIONE GAS

4 VALVOLE DI INTERCETTAZIONE ACQUA

5 MANOMETRO

6 FILTRO DEFANGATORE

7 TERMOMETRI

8 SERBATOIO INERZIALE min. 300 l CON FUNZIONE

DI SEPARATORE IDRAULICO

9 DISAERATORE IMPIANTO

10 POMPE ACQUA circuito secondario (con gestione autonoma)

11 VALVOLE DI RITEGNO

12 VASI D’ESPANSIONE IMPIANTO

13 PANNELLO DIGITALE DI CONTROLLO ROBUR (OCRM007)

14 SONDA TEMPERATURA ARIA ESTERNA (OSND007)

15 BACINELLA NEUTRALIZZATRICE CONDENSA

ESEMPIO SOLUZIONE IBRIDA FACTORY MADE CON RAPPORTO DI POTENZA POMPE DI CALORE /

CALDAIE < 0,5 - POTENZA TERMICA COMPLESSIVA 434 kW (SOLUZIONE 10 DI PAG. 6)

1 GRUPPO POMPE DI CALORE RTA 00-532 CT

2 GRUPPO CALDAIE RTY 00-1050

3 GIUNTI ANTIVIBRANTI ACQUA E GAS

4 VALVOLA DI INTERCETTAZIONE GAS

5 VALVOLA DI SICUREZZA 2,5 bar

6 VASO D’ESPANSIONE 10 litri

7 VALVOLE DI INTERCETTAZIONE ACQUA

8 MANOMETRO

9 FILTRO DEFANGATORE

10 TERMOMETRI

Scarica

i file tecnici

11 SERBATOIO INERZIALE min. 300 l CON FUNZIONE DI SEPARATORE

IDRAULICO

12 DISAERATORE IMPIANTO

13 POMPE ACQUA circuito secondario (con gestione autonoma)

14 VALVOLE DI RITEGNO

15 VASI D’ESPANSIONE IMPIANTO

16 PANNELLO DIGITALE DI CONTROLLO ROBUR (OCRM007)

17 SONDA TEMPERATURA ARIA ESTERNA (OSND007)

18 BACINELLA NEUTRALIZZATRICE CONDENSA

Scarica la dichiarazione

del costruttore
