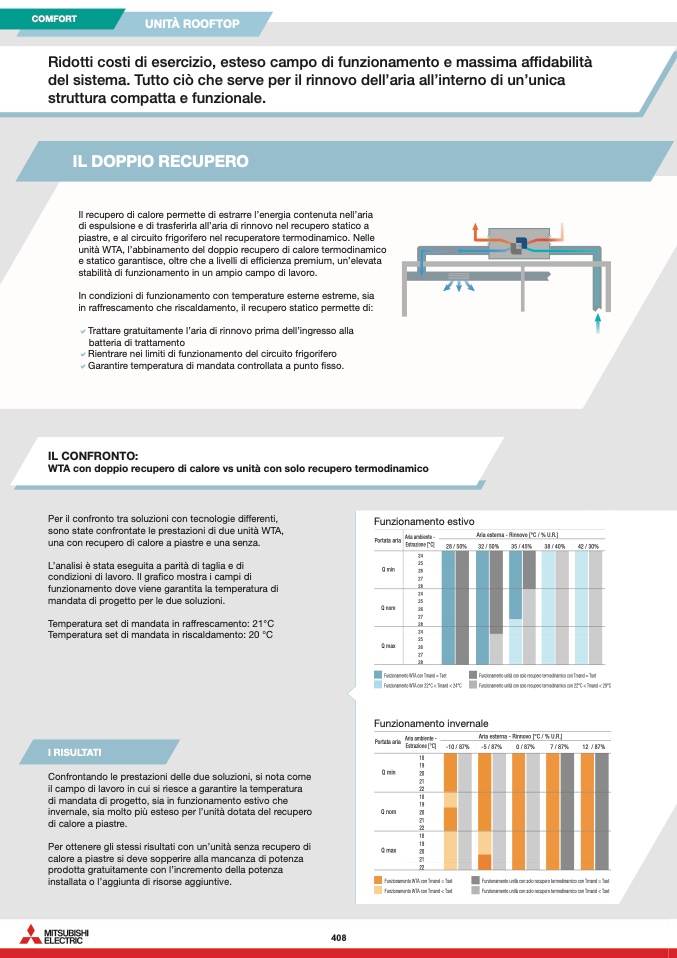

COMFORT
UNITÀ ROOFTOP
Ridotti costi di esercizio, esteso campo di funzionamento e massima affidabilità
del sistema. Tutto ciò che serve per il rinnovo dell’aria all’interno di un’unica
struttura compatta e funzionale.
IL DOPPIO RECUPERO
Il recupero di calore permette di estrarre l’energia contenuta nell’aria
di espulsione e di trasferirla all’aria di rinnovo nel recupero statico a
piastre, e al circuito frigorifero nel recuperatore termodinamico. Nelle
unità WTA, l’abbinamento del doppio recupero di calore termodinamico
e statico garantisce, oltre che a livelli di efficienza premium, un’elevata
stabilità di funzionamento in un ampio campo di lavoro.
In condizioni di funzionamento con temperature esterne estreme, sia
in raffrescamento che riscaldamento, il recupero statico permette di:
aTrattare gratuitamente l’aria di rinnovo prima dell’ingresso alla
batteria di trattamento
aRientrare nei limiti di funzionamento del circuito frigorifero
aGarantire temperatura di mandata controllata a punto fisso.
IL CONFRONTO:
WTA con doppio recupero di calore vs unità con solo recupero termodinamico
Per il confronto tra soluzioni con tecnologie differenti,
sono state confrontate le prestazioni di due unità WTA,
una con recupero di calore a piastre e una senza.
L’analisi è stata eseguita a parità di taglia e di
condizioni di lavoro. Il grafico mostra i campi di
funzionamento dove viene garantita la temperatura di
mandata di progetto per le due soluzioni.
Temperatura set di mandata in raffrescamento: 21°C
Temperatura set di mandata in riscaldamento: 20 °C
I RISULTATI
Confrontando le prestazioni delle due soluzioni, si nota come
il campo di lavoro in cui si riesce a garantire la temperatura
di mandata di progetto, sia in funzionamento estivo che
invernale, sia molto più esteso per l’unità dotata del recupero
di calore a piastre.
Per ottenere gli stessi risultati con un’unità senza recupero di
calore a piastre si deve sopperire alla mancanza di potenza
prodotta gratuitamente con l’incremento della potenza
installata o l’aggiunta di risorse aggiuntive.
Funzionamento estivo
Portata aria
Aria ambiente -
Estrazione [°C]
Aria esterna - Rinnovo [°C / % U.R.]
28 / 50%
32 / 50%
35 / 45%
38 / 40%
42 / 30%
Q min
24
25
26
27
28
Q nom
24
25
26
27
28
Q max
24
25
26
27
28
Funzionamento WTA con Tmand = Tset
Funzionamento WTA con 22°C < Tmand < 24°C
Funzionamento unità con solo recupero termodinamico con Tmand = Tset
Funzionamento unità con solo recupero termodinamico con 22°C < Tmand < 29°C
Funzionamento invernale
Portata aria
Aria ambiente -
Estrazione [°C]
Aria esterna - Rinnovo [°C / % U.R.]
-10 / 87%
-5 / 87%
0 / 87%
7 / 87%
12 / 87%
Q min
18
19
20
21
22
Q nom
18
19
20
21
22
Q max
18
19
20
21
22
Funzionamento WTA con Tmand = Tset
Funzionamento WTA con Tmand < Tset
Funzionamento unità con solo recupero termodinamico con Tmand = Tset
Funzionamento unità con solo recupero termodinamico con Tmand < Tset
