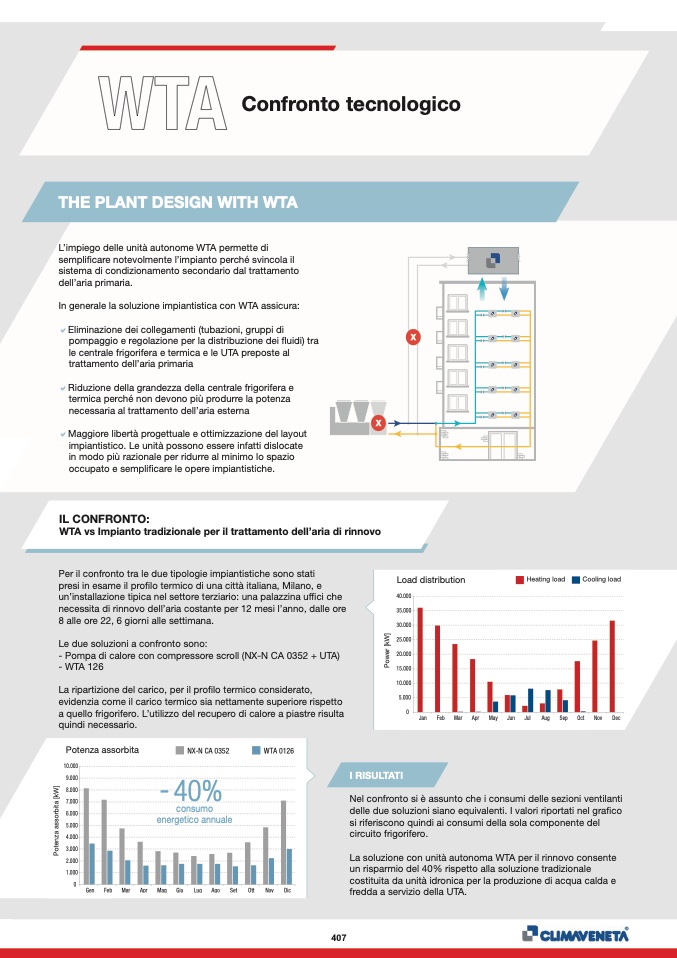

Confronto tecnologico
THE PLANT DESIGN WITH WTA
L’impiego delle unità autonome WTA permette di
semplificare notevolmente l’impianto perch
é svincola il
sistema di condizionamento secondario dal trattamento
dell’aria primaria.
In generale la soluzione impiantistica con WTA assicura:
aEliminazione dei collegamenti (tubazioni, gruppi di
pompaggio e regolazione per la distribuzione dei fluidi) tra
le centrale frigorifera e termica e le UTA preposte al
trattamento dell’aria primaria
aRiduzione della grandezza della centrale frigorifera e
termica perché non devono più produrre la potenza
necessaria al trattamento dell’aria esterna
aMaggiore libertà progettuale e ottimizzazione del layout
impiantistico. Le unità possono essere infatti dislocate
in modo più razionale per ridurre al minimo lo spazio
occupato e semplificare le opere impiantistiche.
IL CONFRONTO:
WTA vs Impianto tradizionale per il trattamento dell’aria di rinnovo
Per il confronto tra le due tipologie impiantistiche sono stati
presi in esame il profilo termico di una città italiana, Milano, e
un’installazione tipica nel settore terziario: una palazzina uffici che
necessita di rinnovo dell’aria costante per 12 mesi l’anno, dalle ore
8 alle ore 22, 6 giorni alle settimana.
Le due soluzioni a confronto sono:
- Pompa di calore con compressore scroll (NX-N CA 0352 + UTA)
- WTA 126
La ripartizione del carico, per il profilo termico considerato,
evidenzia come il carico termico sia nettamente superiore rispetto
a quello frigorifero. L’utilizzo del recupero di calore a piastre risulta
quindi necessario.
Load distribution
40.000
35.000
30.000
25.000
20.000
15.000
10.000
5.000
0
Heating load
Jul
Aug
Sep
Cooling load
Oct
Nov
Dec
Jan
Feb
Mar
Apr
May
Jun
Potenza assorbita
NX-N CA 0352
- 40%
WTA 0126
Ott
Nov
Dic
10.000
9.000
8.000
7.000
6.000
5.000
4.000
3.000
2.000
1.000
0
I RISULTATI
Gen
Feb
Mar
Apr
Mag
Giu
Lug
Ago
Set
Nel confronto si è assunto che i consumi delle sezioni ventilanti
delle due soluzioni siano equivalenti. I valori riportati nel grafico
si riferiscono quindi ai consumi della sola componente del
circuito frigorifero.
La soluzione con unità autonoma WTA per il rinnovo consente
un risparmio del 40% rispetto alla soluzione tradizionale
costituita da unità idronica per la produzione di acqua calda e
fredda a servizio della UTA.
consumo
energetico annuale
407
