COMFORT
UNITÀ ROOFTOP

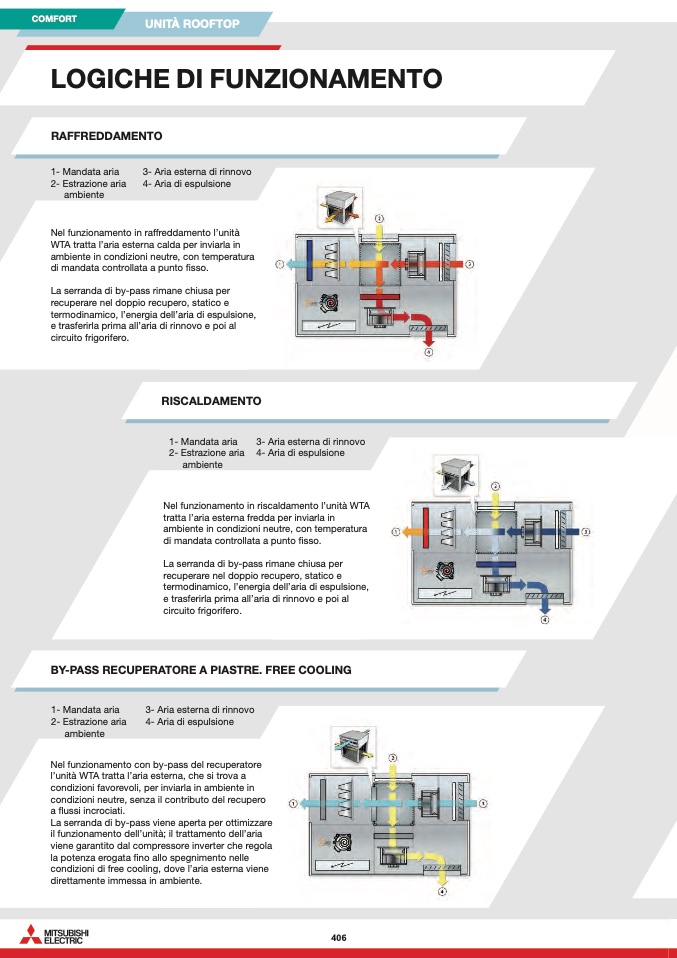

LOGICHE DI FUNZIONAMENTO
RAFFREDDAMENTO
1- Mandata aria
3- Aria esterna di rinnovo
2- Estrazione aria
4- Aria di espulsione
ambiente
Nel funzionamento in raffreddamento l’unit
à
WTA tratta l’aria esterna calda per inviarla in
ambiente in condizioni neutre, con temperatura
di mandata controllata a punto fisso.
La serranda di by-pass rimane chiusa per
recuperare nel doppio recupero, statico e
termodinamico, l’energia dell’aria di espulsione,
e trasferirla prima all’aria di rinnovo e poi al
circuito frigorifero.
RISCALDAMENTO
1- Mandata aria
3- Aria esterna di rinnovo
2- Estrazione aria 4- Aria di espulsione
ambiente
Nel funzionamento in riscaldamento l’unità WTA
tratta l’aria esterna fredda per inviarla in
ambiente in condizioni neutre, con temperatura
di mandata controllata a punto fisso.
La serranda di by-pass rimane chiusa per
recuperare nel doppio recupero, statico e
termodinamico, l’energia dell’aria di espulsione,
e trasferirla prima all’aria di rinnovo e poi al
circuito frigorifero.
BY-PASS RECUPERATORE A PIASTRE. FREE COOLING
1- Mandata aria
3- Aria esterna di rinnovo
2- Estrazione aria
4- Aria di espulsione
ambiente
Nel funzionamento con by-pass del recuperatore
l’unità WTA tratta l’aria esterna, che si trova a
condizioni favorevoli, per inviarla in ambiente in
condizioni neutre, senza il contributo del recupero
a flussi incrociati.
La serranda di by-pass viene aperta per ottimizzare
il funzionamento dell’unità; il trattamento dell’aria
viene garantito dal compressore inverter che regola
la potenza erogata fino allo spegnimento nelle
condizioni di free cooling, dove l’aria esterna viene
direttamente immessa in ambiente.
