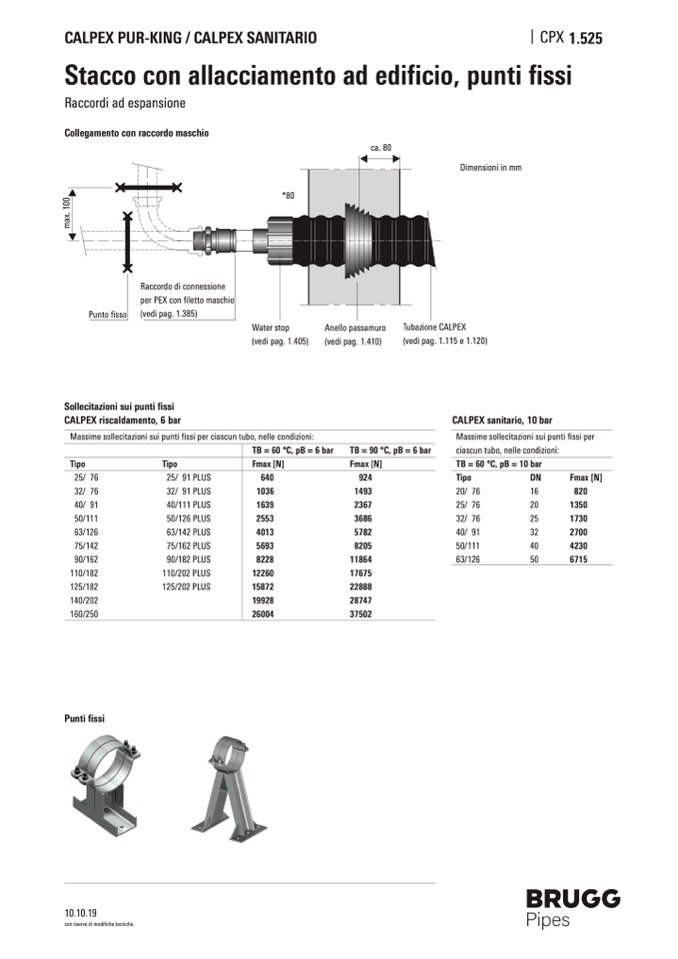

CALPEX PUR-KING / CALPEX SANITARIO

CPX 1.525

Stacco con allacciamento ad edificio, punti fissi

Raccordi ad espansione

Collegamento con raccordo maschio

ca. 80

Dimensioni in mm

Punto fisso

Raccordo di connessione

per PEX con filetto maschio

(vedi pag. 1.385)

*80

Water stop

(vedi pag. 1.405)

Sollecitazioni sui punti fissi

CALPEX riscaldamento, 6 bar

CALPEX sanitario, 10 bar

Massime sollecitazioni sui punti fissi per

ciascun tubo, nelle condizioni:

TB = 60 °C, pB = 10 bar

Tipo

DN

Anello passamuro

(vedi pag. 1.410)

Tubazione CALPEX

(vedi pag. 1.115 e 1.120)

Massime sollecitazioni sui punti fissi per ciascun tubo, nelle condizioni:

Tipo

25/ 76

32/ 76

40/ 91

50/111

63/126

75/142

90/162

110/182

125/182

140/202

160/250

Punti fissi

Tipo

25/ 91 PLUS

32/ 91 PLUS

40/111 PLUS

50/126 PLUS

63/142 PLUS

75/162 PLUS

90/182 PLUS

110/202 PLUS

125/202 PLUS

TB=60°C,pB=6bar

Fmax [N]

640

1036

1639

2553

4013

5693

8228

12260

15872

19928

26004

TB = 90 °C, pB = 6 bar

Fmax [N]

924

1493

2367

3686

5782

8205

11864

17675

22888

28747

37502

20/ 76

16

25/ 76

20

32/ 76

25

40/ 91

32

50/111

40

63/126

50

Fmax [N]

820

1350

1730

2700

4230

6715

10.10.19

con riserva di modifiche tecniche.
