CALPEX PUR-KING / CALPEX SANITARIO

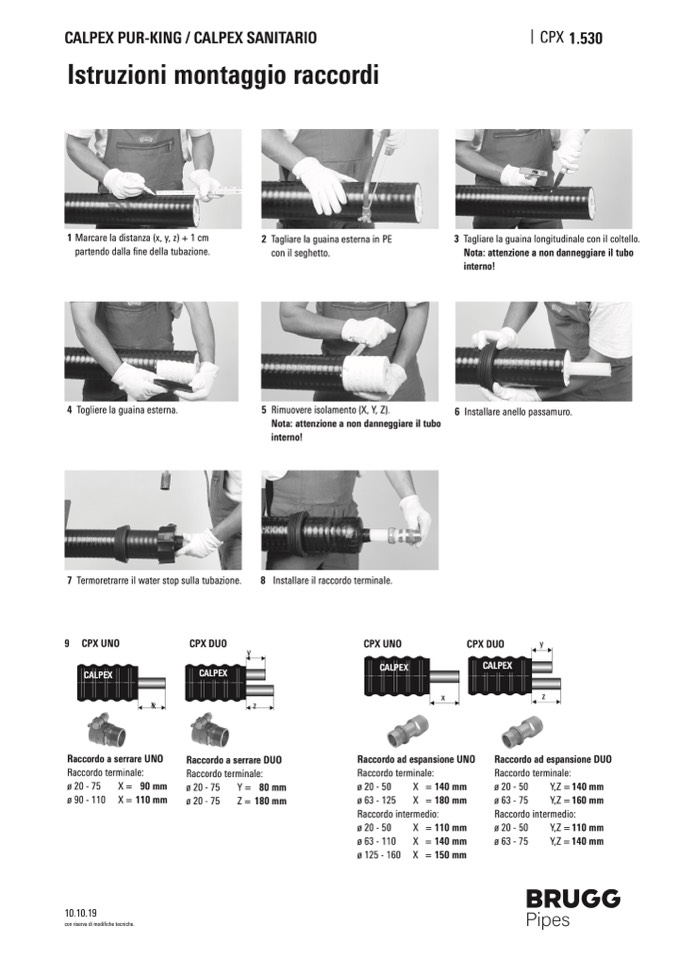

Istruzioni montaggio raccordi

CPX 1.530

1 Marcare la distanza (x, y, z) + 1 cm

partendo dalla fine della tubazione.

2 Tagliare la guaina esterna in PE

con il seghetto.

3 Tagliare la guaina longitudinale con il coltello.

Nota: attenzione a non danneggiare il tubo

interno!

6 Installare anello passamuro.

4 Togliere la guaina esterna.

5 Rimuovere isolamento (X, Y, Z).

Nota: attenzione a non danneggiare il tubo

interno!

7 Termoretrarre il water stop sulla tubazione.

8

y

Installare il raccordo terminale.

CPX UNO

CALPEX

9 CPX UNO

CALPEX

CPX DUO

CALPEX

CPX DUO

y

CALPEX

Raccordo ad espansione DUO

x

x

z

z

Raccordo a serrare UNO

Raccordo a serrare DUO

Raccordo ad espansione UNO

Raccordo terminale:

ø20-50

X =140mm

ø63-125

X =180mm

Raccordo intermedio:

ø20-50

X =110mm

ø63-110

X =140mm

ø125-160 X =150mm

Raccordo terminale:

ø20-75

X= 90mm

ø20-75

Y= 80mm

Raccordo

ø20-50

ø63-75

Raccordo

ø20-50

ø63-75

terminale:

Y,Z = 140 mm

Y,Z = 160 mm

intermedio:

Y,Z = 110 mm

Y,Z = 140 mm

ø90-110 X= 110mm

10.10.19

con riserva di modifiche tecniche.

Raccordo terminale:

ø20-75

Z= 180mm
