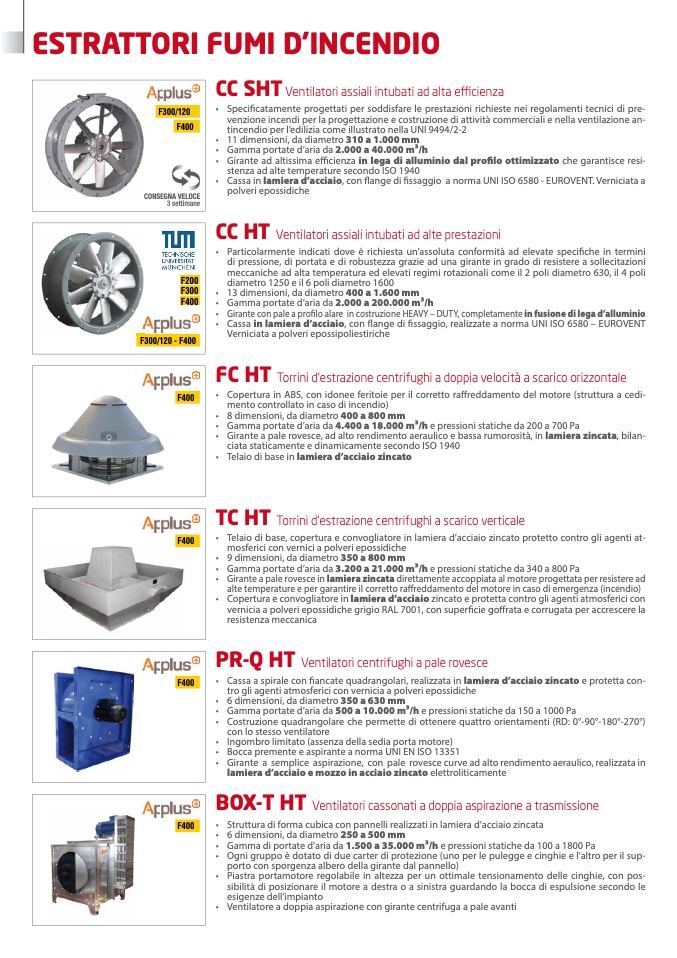

ESTRATTORI FUMI D’INCENDIO

CC SHT

Ventilatori assiali intubati ad alta efficienza

• Specificatamente progettati per soddisfare le prestazioni richieste nei regolamenti tecnici di pre-

venzione incendi per la progettazione e costruzione di attività commerciali e nella ventilazione an-

tincendio per l’edilizia come illustrato nella UNI 9494/2-2

• 11 dimensioni, da diametro 310 a 1.000 mm

• Gamma portate d’aria da 2.000 a 40.000 m3/h

• Girante ad altissima efficienza in lega di alluminio dal profilo ottimizzato che garantisce resi-

stenza ad alte temperature secondo ISO 1940

• Cassa in lamiera d’acciaio, con flange di fissaggio a norma UNI ISO 6580 - EUROVENT. Verniciata a

polveri epossidiche

CC HT

Ventilatori assiali intubati ad alte prestazioni

• Particolarmente indicati dove è richiesta un’assoluta conformità ad elevate specifiche in termini

di pressione, di portata e di robustezza grazie ad una girante in grado di resistere a sollecitazioni

meccaniche ad alta temperatura ed elevati regimi rotazionali come il 2 poli diametro 630, il 4 poli

diametro 1250 e il 6 poli diametro 1600

• 13 dimensioni, da diametro 400 a 1.600 mm

• Gamma portate d’aria da 2.000 a 200.000 m3/h

• Girante con pale a profilo alare in costruzione HEAVY – DUTY, completamente in fusione di lega d’alluminio

• Cassa in lamiera d’acciaio, con flange di fissaggio, realizzate a norma UNI ISO 6580 – EUROVENT

Verniciata a polveri epossipoliestiriche

FC HT

Torrini d’estrazione centrifughi a doppia velocità a scarico orizzontale

• Copertura in ABS, con idonee feritoie per il corretto raffreddamento del motore (struttura a cedi-

mento controllato in caso di incendio)

• 8 dimensioni, da diametro 400 a 800 mm

• Gamma portate d’aria da 4.400 a 18.000 m3/h e pressioni statiche da 200 a 700 Pa

• Girante a pale rovesce, ad alto rendimento aeraulico e bassa rumorosità, in lamiera zincata, bilan-

ciata staticamente e dinamicamente secondo ISO 1940

• Telaio di base in lamiera d’acciaio zincato

TC HT

Torrini d’estrazione centrifughi a scarico verticale

• Telaio di base, copertura e convogliatore in lamiera d’acciaio zincato protetto contro gli agenti at-

mosferici con vernici a polveri epossidiche

• 9 dimensioni, da diametro 350 a 800 mm

• Gamma portate d’aria da 3.200 a 21.000 m3/h e pressioni statiche da 340 a 800 Pa

• Girante a pale rovesce in lamiera zincata direttamente accoppiata al motore progettata per resistere ad

alte temperature e per garantire il corretto raffreddamento del motore in caso di emergenza (incendio)

• Copertura e convogliatore in lamiera d’acciaio zincato e protetta contro gli agenti atmosferici con

vernicia a polveri epossidiche grigio RAL 7001, con superficie goffrata e corrugata per accrescere la

resistenza meccanica

PR-Q HT

Ventilatori centrifughi a pale rovesce

• Cassa a spirale con fiancate quadrangolari, realizzata in lamiera d’acciaio zincato e protetta con-

tro gli agenti atmosferici con vernicia a polveri epossidiche

• 6 dimensioni, da diametro 350 a 630 mm

• Gamma portate d’aria da 500 a 10.000 m3/h e pressioni statiche da 150 a 1000 Pa

• Costruzione quadrangolare che permette di ottenere quattro orientamenti (RD: 0°-90°-180°-270°)

con lo stesso ventilatore

• Ingombro limitato (assenza della sedia porta motore)

• Bocca premente e aspirante a norma UNI EN ISO 13351

• Girante a semplice aspirazione, con pale rovesce curve ad alto rendimento aeraulico, realizzata in

lamiera d’acciaio e mozzo in acciaio zincato elettroliticamente

BOX-T HT

Ventilatori cassonati a doppia aspirazione a trasmissione

• Struttura di forma cubica con pannelli realizzati in lamiera d’acciaio zincata

• 6 dimensioni, da diametro 250 a 500 mm

• Gamma di portate d’aria da 1.500 a 35.000 m3/h e pressioni statiche da 100 a 1800 Pa

• Ogni gruppo è dotato di due carter di protezione (uno per le pulegge e cinghie e l’altro per il sup-

porto con sporgenza albero della girante dal pannello)

• Piastra portamotore regolabile in altezza per un ottimale tensionamento delle cinghie, con pos-

sibilità di posizionare il motore a destra o a sinistra guardando la bocca di espulsione secondo le

esigenze dell’impianto

• Ventilatore a doppia aspirazione con girante centrifuga a pale avanti

F300/120

F400

CONSEGNA VELOCE

3 settimane

F200

F300

F400

F300/120 - F400

F400

F400

F400

F400
