Piastra 60x60 cm

per il montaggio

in controsoffittature

del pressurizzatore

Indicatore di

pressione differenziale

Rivelatore di fumo

termovelocimetrico

convenzionale

Base universale

per sensori

convenzionali

Pulsante ripristinabile

per sistemi

convenzionali

Pannello di

segnalazione

acustica e luminosa

IP65

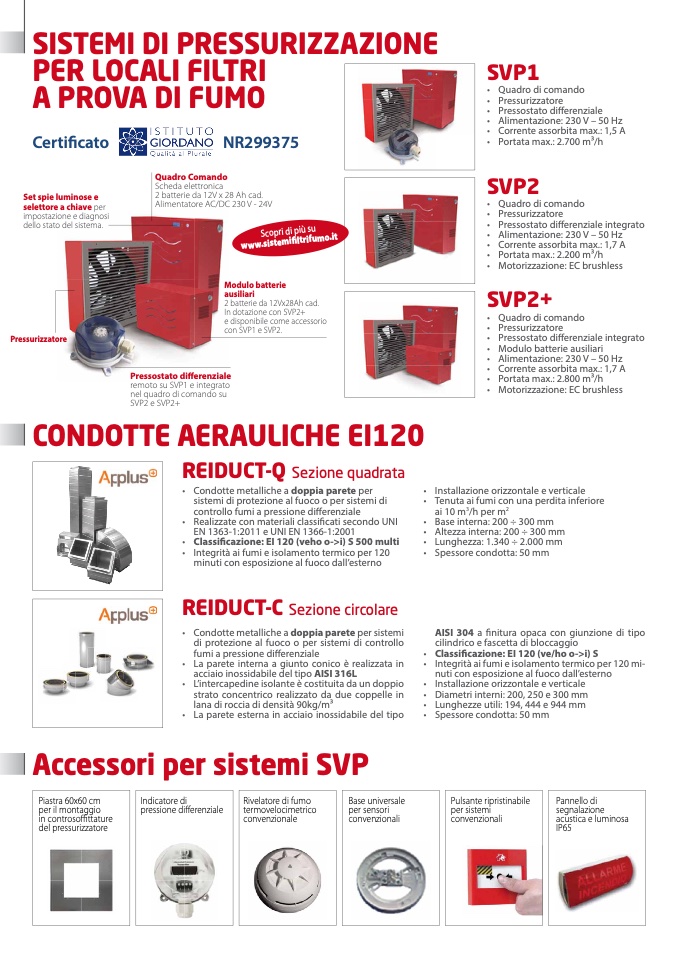

SISTEMI DI PRESSURIZZAZIONE

PER LOCALI FILTRI

A PROVA DI FUMO

SVP1

• Quadro di comando

• Pressurizzatore

• Pressostato differenziale

• Alimentazione: 230 V – 50 Hz

• Corrente assorbita max.: 1,5 A

• Portata max.: 2.700 m3/h

SVP2

• Quadro di comando

• Pressurizzatore

• Pressostato differenziale integrato

• Alimentazione: 230 V – 50 Hz

• Corrente assorbita max.: 1,7 A

• Portata max.: 2.200 m3/h

• Motorizzazione: EC brushless

SVP2+

• Quadro di comando

• Pressurizzatore

• Pressostato differenziale integrato

• Modulo batterie ausiliari

• Alimentazione: 230 V – 50 Hz

• Corrente assorbita max.: 1,7 A

• Portata max.: 2.800 m3/h

• Motorizzazione: EC brushless

Certificato

Set spie luminose e

selettore a chiave per

impostazione e diagnosi

dello stato del sistema.

Pressurizzatore

NR299375

Quadro Comando

Scheda elettronica

2 batterie da 12V x 28 Ah cad.

Alimentatore AC/DC 230 V - 24V

Modulo batterie

ausiliari

2 batterie da 12Vx28Ah cad.

In dotazione con SVP2+

e disponibile come accessorio

con SVP1 e SVP2.

Pressostato differenziale

remoto su SVP1 e integrato

nel quadro di comando su

SVP2 e SVP2+

CONDOTTE AERAULICHE EI120

REIDUCT-Q Sezione quadrata

• Condotte metalliche a doppia parete per

sistemi di protezione al fuoco o per sistemi di

controllo fumi a pressione differenziale

• Realizzate con materiali classificati secondo UNI

EN 1363-1:2011 e UNI EN 1366-1:2001

• Classificazione: EI 120 (veho o->i) S 500 multi

• Integrità ai fumi e isolamento termico per 120

minuti con esposizione al fuoco dall’esterno

REIDUCT-C Sezione circolare

• Condotte metalliche a doppia parete per sistemi

di protezione al fuoco o per sistemi di controllo

fumi a pressione differenziale

• La parete interna a giunto conico è realizzata in

acciaio inossidabile del tipo AISI 316L

• L’intercapedine isolante è costituita da un doppio

strato concentrico realizzato da due coppelle in

lana di roccia di densità 90kg/m3

• La parete esterna in acciaio inossidabile del tipo

Accessori per sistemi SVP

• Installazione orizzontale e verticale

• Tenuta ai fumi con una perdita inferiore

ai 10 m

3

/h per m

2

• Base interna: 200 ÷ 300 mm

• Altezza interna: 200 ÷ 300 mm

• Lunghezza: 1.340 ÷ 2.000 mm

• Spessore condotta: 50 mm

AISI 304 a finitura opaca con giunzione di tipo

cilindrico e fascetta di bloccaggio

• Classificazione: EI 120 (ve/ho o->i) S

• Integrità ai fumi e isolamento termico per 120 mi-

nuti con esposizione al fuoco dall’esterno

• Installazione orizzontale e verticale

• Diametri interni: 200, 250 e 300 mm

• Lunghezze utili: 194, 444 e 944 mm

• Spessore condotta: 50 mm
