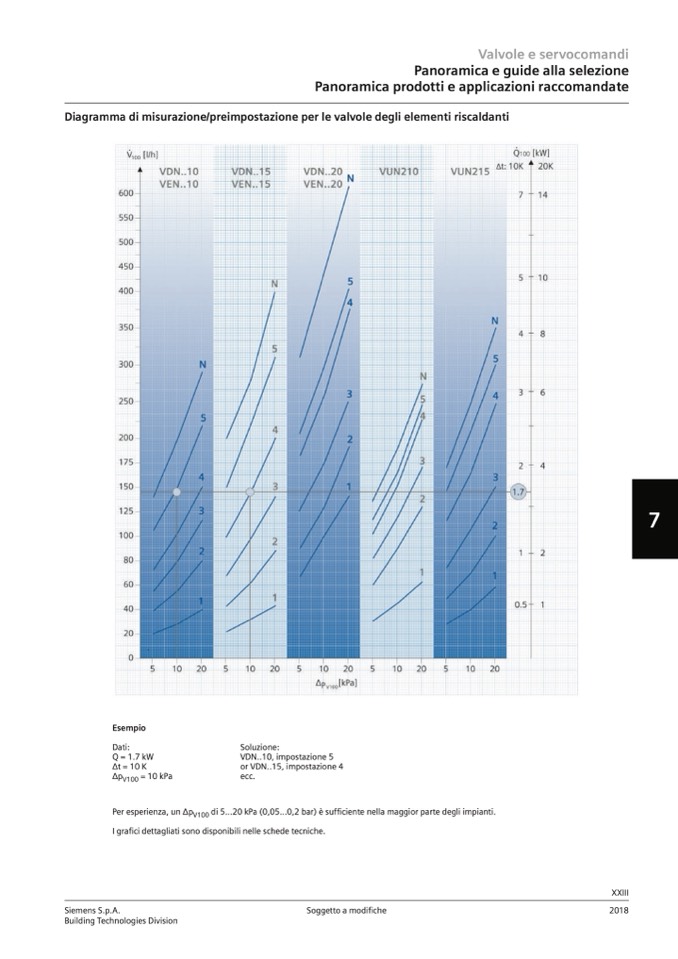

Diagramma di misurazione/preimpostazione per le valvole degli elementi riscaldanti

Dati:

Q = 1.7 kW

Δt = 10 K

Δp

V100

= 10 kPa

Soluzione:

VDN..10, impostazione 5

or VDN..15, impostazione 4

ecc.

Per esperienza, un Δp

V100

di 5...20 kPa (0,05...0,2 bar) è sufficiente nella maggior parte degli impianti.

I grafici dettagliati sono disponibili nelle schede tecniche.

Valvole e servocomandi

Panoramica e guide alla selezione

Panoramica prodotti e applicazioni raccomandate

.

Esempio

XXIII

Siemens S.p.A.

Soggetto a modifiche

2018

Building Technologies Division

7
