15

2‚5

N4831_1

IT2:XGZ 1⁄2

XGZ 1⁄2

20

4

N4831_1

IT2:XGZ 3⁄4

XGZ 3⁄4

25

6

N4831_1

IT2:XGZ 1

XGZ 1

Codolo eccentrico DN 3⁄4"

N4831_1

IT2:TEZ 3⁄4"

TEZ 3⁄4

7

Codolo eccentrico DN 1"

N4831_1

IT2:TEZ 1"

TEZ 1

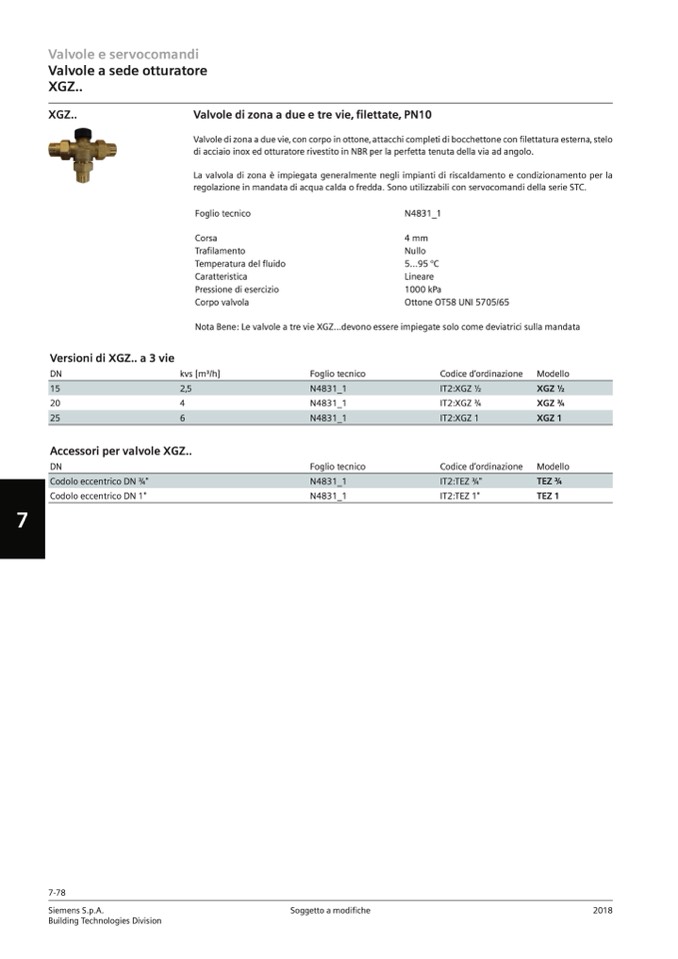

Valvole e servocomandi

Valvole a sede otturatore

XGZ..

XGZ..

Valvole di zona a due e tre vie‚ filettate‚ PN10

Versioni di XGZ.. a 3 vie

DN

kvs [m3/h]

Accessori per valvole XGZ..

DN

Foglio tecnico

Foglio tecnico

Codice d’ordinazione

Codice d’ordinazione

Modello

Modello

Valvole di zona a due vie‚ con corpo in ottone‚ attacchi completi di bocchettone con filettatura esterna‚ stelo

di acciaio inox ed otturatore rivestito in NBR per la perfetta tenuta della via ad angolo.

La valvola di zona è impiegata generalmente negli impianti di riscaldamento e condizionamento per la

regolazione in mandata di acqua calda o fredda. Sono utilizzabili con servocomandi della serie STC.

Foglio tecnico

Corsa

Trafilamento

Temperatura del fluido

Caratteristica

Pressione di esercizio

Corpo valvola

N4831_1

4 mm

Nullo

5...95 °C

Lineare

1000 kPa

Ottone OT58 UNI 5705/65

Nota Bene: Le valvole a tre vie XGZ...devono essere impiegate solo come deviatrici sulla mandata

7-78
