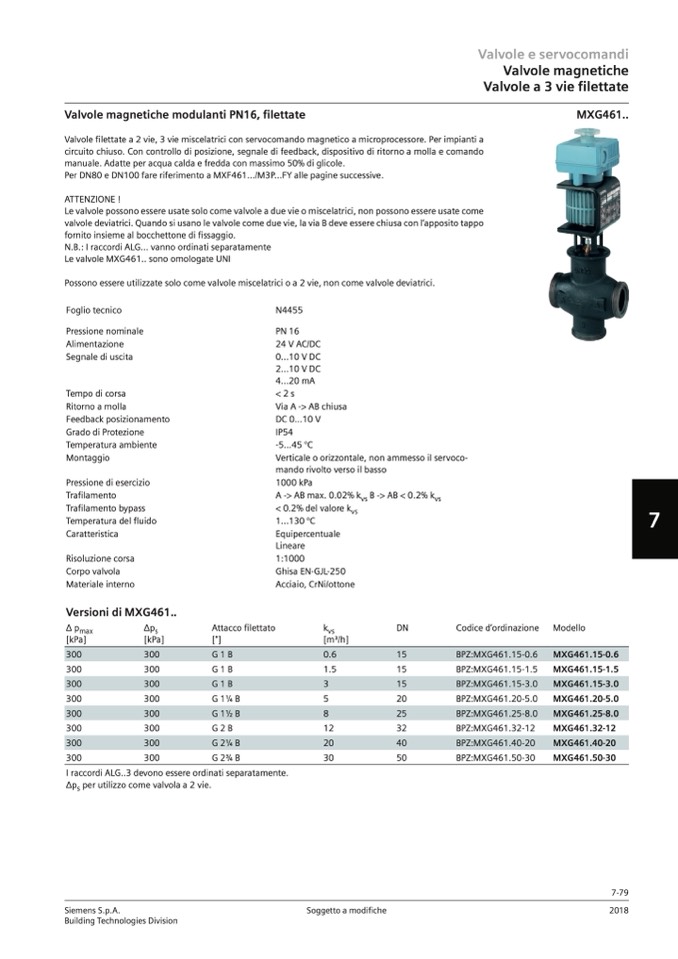

Valvole magnetiche modulanti PN16, filettate

Valvole filettate a 2 vie, 3 vie miscelatrici con servocomando magnetico a microprocessore. Per impianti a

circuito chiuso. Con controllo di posizione, segnale di feedback, dispositivo di ritorno a molla e comando

manuale. Adatte per acqua calda e fredda con massimo 50% di glicole.

Per DN80 e DN100 fare riferimento a MXF461.../M3P...FY alle pagine successive.

ATTENZIONE !

Le valvole possono essere usate solo come valvole a due vie o miscelatrici, non possono essere usate come

valvole deviatrici. Quando si usano le valvole come due vie, la via B deve essere chiusa con l’apposito tappo

fornito insieme al bocchettone di fissaggio.

N.B.: I raccordi ALG... vanno ordinati separatamente

Le valvole MXG461.. sono omologate UNI

Possono essere utilizzate solo come valvole miscelatrici o a 2 vie, non come valvole deviatrici.

Attacco filettato

["]

k

vs

[m3/h]

DN

Codice d’ordinazione

Modello

Valvole e servocomandi

Valvole magnetiche

Valvole a 3 vie filettate

MXG461..

Foglio tecnico

Pressione nominale

Alimentazione

Segnale di uscita

Tempo di corsa

Ritorno a molla

Feedback posizionamento

Grado di Protezione

Temperatura ambiente

Montaggio

Pressione di esercizio

Trafilamento

Trafilamento bypass

Temperatura del fluido

Caratteristica

Risoluzione corsa

Corpo valvola

Materiale interno

Versioni di MXG461..

Δ p

max

Δp

s

[kPa]

[kPa]

N4455

PN 16

24 V AC/DC

0...10 V DC

2...10 V DC

4...20 mA

<2 s

Via A -> AB chiusa

DC 0...10 V

IP54

-5...45 °C

Verticale o orizzontale, non ammesso il servoco-

mando rivolto verso il basso

1000 kPa

A -> AB max. 0.02% k

vs

B -> AB < 0.2% k

vs

< 0.2% del valore k

vs

1...130 °C

Equipercentuale

Lineare

1:1000

Ghisa EN-GJL-250

Acciaio, CrNi/ottone

300

300

G 1B

0.6

15

BPZ:MXG461.15-0.6

MXG461.15-0.6

300

300

G 1B

1.5

15

BPZ:MXG461.15-1.5

MXG461.15-1.5

300

300

G 1B

3

15

BPZ:MXG461.15-3.0

MXG461.15-3.0

300

300

G 11⁄4 B

5

20

BPZ:MXG461.20-5.0

MXG461.20-5.0

300

300

G 11⁄2 B

8

25

BPZ:MXG461.25-8.0

MXG461.25-8.0

300

300

G 2B

12

32

BPZ:MXG461.32-12

MXG461.32-12

300

300

G 21⁄4 B

20

40

BPZ:MXG461.40-20

MXG461.40-20

300

300

G 23⁄4 B

30

50

BPZ:MXG461.50-30

MXG461.50-30

I raccordi ALG..3 devono essere ordinati separatamente.

Δp

s

per utilizzo come valvola a 2 vie.
