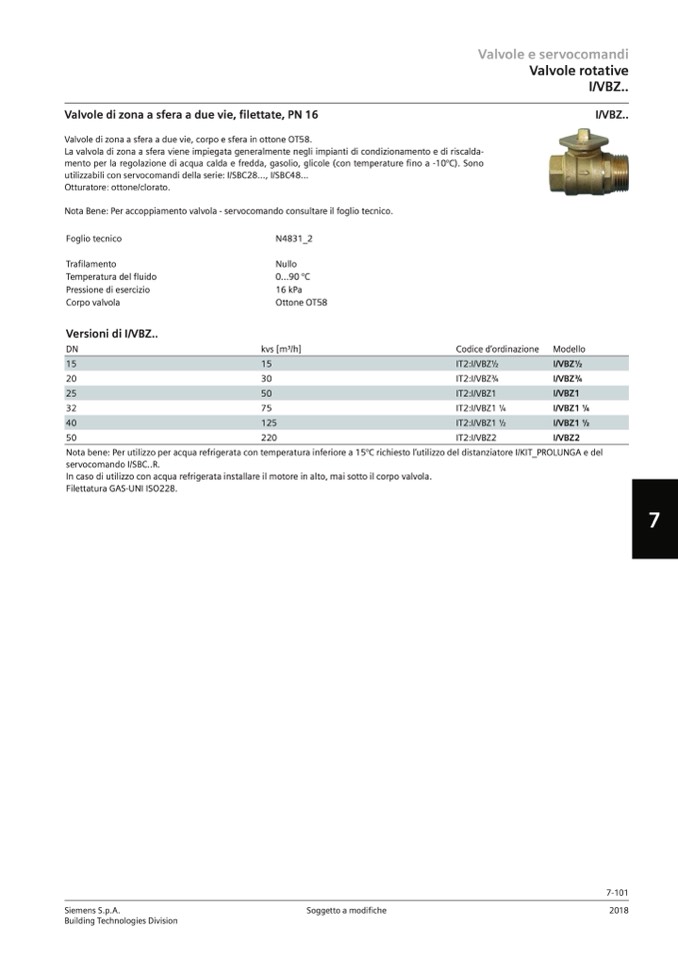

Valvole di zona a sfera a due vie, filettate, PN 16

Valvole di zona a sfera a due vie, corpo e sfera in ottone OT58.

La valvola di zona a sfera viene impiegata generalmente negli impianti di condizionamento e di riscalda-

mento per la regolazione di acqua calda e fredda, gasolio, glicole (con temperature fino a -10°C). Sono

utilizzabili con servocomandi della serie: I/SBC28..., I/SBC48...

Otturatore: ottone/clorato.

Nota Bene: Per accoppiamento valvola - servocomando consultare il foglio tecnico.

Valvole rotative

I/VBZ..

I/VBZ..

25

32

40

50

kvs [m3/h]

Codice d’ordinazione

Modello

50

75

125

220

IT2:I/VBZ1

Valvole e servocomandi

Foglio tecnico

Trafilamento

Temperatura del fluido

Pressione di esercizio

Corpo valvola

Versioni di I/VBZ..

DN

N4831_2

Nullo

0...90 °C

16 kPa

Ottone OT58

15

20

15

30

IT2:I/VBZ1⁄2

IT2:I/VBZ3⁄4

IT2:I/VBZ1 1⁄4

IT2:I/VBZ1 1⁄2

IT2:I/VBZ2

I/VBZ1⁄2

I/VBZ3⁄4

I/VBZ1

I/VBZ1 1⁄4

I/VBZ1 1⁄2

I/VBZ2

Nota bene: Per utilizzo per acqua refrigerata con temperatura inferiore a 15°C richiesto l’utilizzo del distanziatore I/KIT_PROLUNGA e del

servocomando I/SBC..R.

In caso di utilizzo con acqua refrigerata installare il motore in alto, mai sotto il corpo valvola.

Filettatura GAS-UNI ISO228.

7

Siemens S.p.A.

Building Technologies Division

Soggetto a modifiche

7-101

2018
