20

25

32

40

50

25

42

65

105

190

IT2:I/XBZ3⁄4

IT2:I/XBZ1

IT2:I/XBZ1 1⁄4

IT2:I/XBZ1 1⁄2

IT2:I/XBZ2

I/XBZ 3⁄4

I/XBZ1

I/XBZ1 1⁄4

I/XBZ1 1⁄2

I/XBZ2

Nota bene: Per utilizzo con acqua refrigerata è richiesto l’utilizzo del distanziatore I/KIT_PROLUNGA e del servocomando I/SBC..R.

In caso di utilizzo con acqua refrigerata installare il motore in lato, mai sotto il corpo valvola.

Ingressi della valvola a 3 vie sempre dalla via d’angolo.

Attacchi: femmina per valvole 1" 1⁄2" e 2"

7

Bocchettoni per I/XBZ 3/4

Bocchettoni per I/XBZ 1

Bocchettoni per I/XBZ..

N4456

N4456

N4456

IT2:I/ALG3⁄4-VS

IT2:I/ALG1-VS

IT2:I/ALG1 1⁄4-VS

I/ALG3⁄4-VS

I/ALG1-VS

I/ALG1 1⁄4-VS

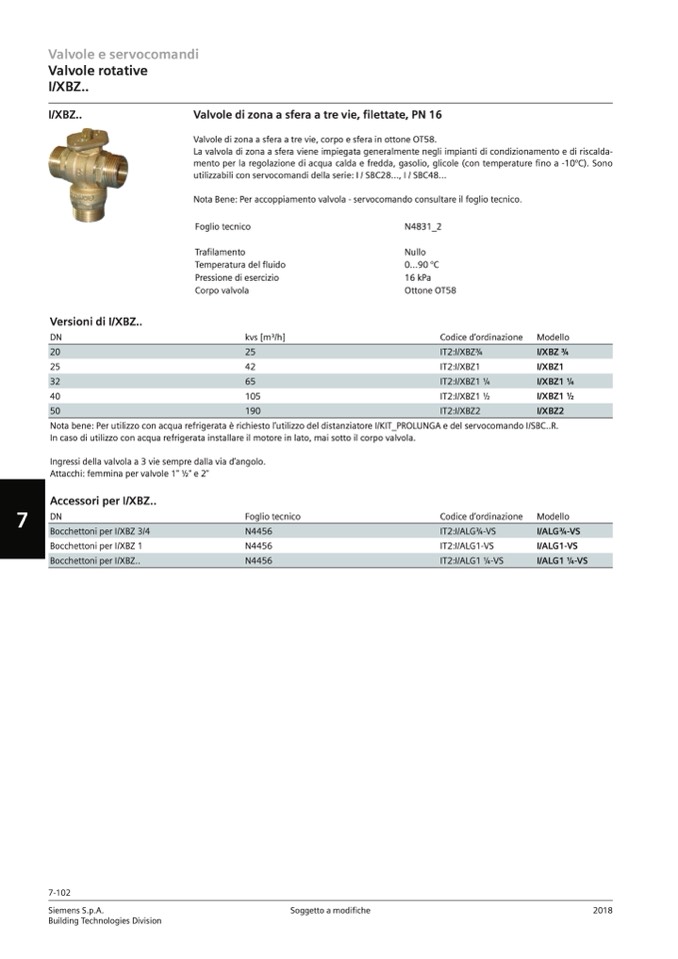

Valvole e servocomandi

Valvole rotative

I/XBZ..

I/XBZ..

Versioni di I/XBZ..

DN

Valvole di zona a sfera a tre vie, filettate, PN 16

Valvole di zona a sfera a tre vie, corpo e sfera in ottone OT58.

La valvola di zona a sfera viene impiegata generalmente negli impianti di condizionamento e di riscalda-

mento per la regolazione di acqua calda e fredda, gasolio, glicole (con temperature fino a -10°C). Sono

utilizzabili con servocomandi della serie: I / SBC28..., I / SBC48...

Nota Bene: Per accoppiamento valvola - servocomando consultare il foglio tecnico.

Foglio tecnico

Trafilamento

Temperatura del fluido

Pressione di esercizio

Corpo valvola

kvs [m3/h]

N4831_2

Nullo

0...90 °C

16 kPa

Ottone OT58

Codice d’ordinazione

Modello

Accessori per I/XBZ..

DN

Foglio tecnico

Codice d’ordinazione

Modello

7-102
