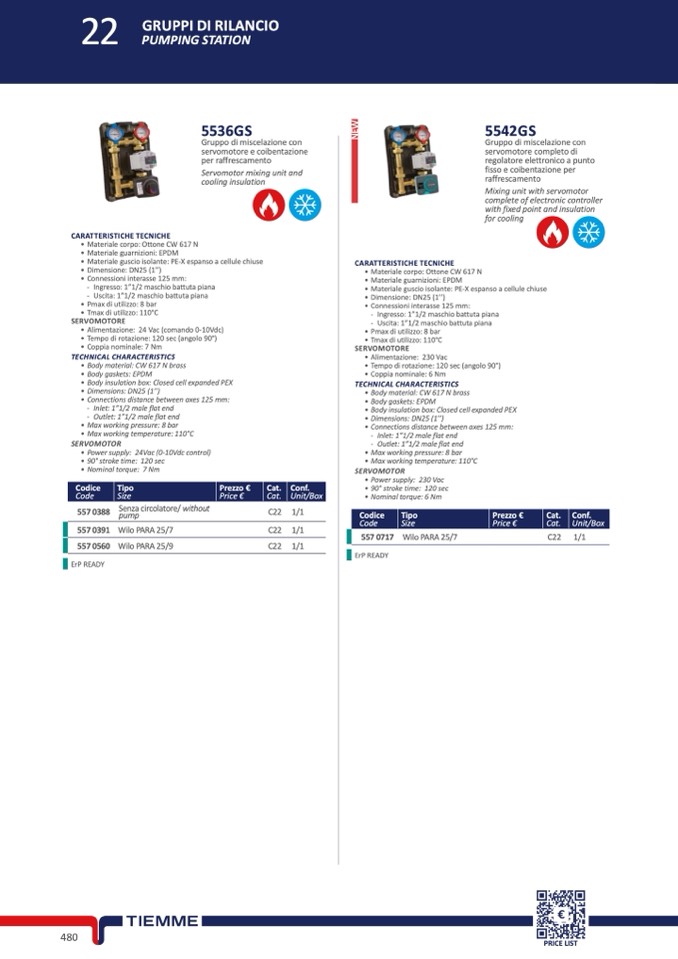

22

GRUPPI DI RILANCIO

PUMPING STATION

CARATTERISTICHE TECNICHE

• Materiale corpo: Ottone CW 617 N

• Materiale guarnizioni: EPDM

• Materiale guscio isolante: PE-X espanso a cellule chiuse

• Dimensione: DN25 (1’’)

• Connessioni interasse 125 mm:

- Ingresso:1”1/2maschiobattutapiana

- Uscita:1”1/2maschiobattutapiana

• Pmax di utilizzo: 8 bar

• Tmax di utilizzo: 110°C

SERVOMOTORE

• Alimentazione: 24 Vac (comando 0-10Vdc)

• Tempo di rotazione: 120 sec (angolo 90°)

• Coppia nominale: 7 Nm

TECHNICAL CHARACTERISTICS

• Body material: CW 617 N brass

• Body gaskets: EPDM

• Body insulation box: Closed cell expanded PEX

• Dimensions: DN25 (1’’)

• Connections distance between axes 125 mm:

- Inlet:1”1/2maleflatend

- Outlet:1”1/2maleflatend

• Max working pressure: 8 bar

• Max working temperature: 110°C

SERVOMOTOR

• Power supply: 24Vac (0-10Vdc control)

• 90° stroke time: 120 sec

• Nominal torque: 7 Nm

CARATTERISTICHE TECNICHE

• Materiale corpo: Ottone CW 617 N

• Materiale guarnizioni: EPDM

• Materiale guscio isolante: PE-X espanso a cellule chiuse

• Dimensione: DN25 (1’’)

• Connessioni interasse 125 mm:

- Ingresso:1”1/2maschiobattutapiana

- Uscita:1”1/2maschiobattutapiana

• Pmax di utilizzo: 8 bar

• Tmax di utilizzo: 110°C

SERVOMOTORE

• Alimentazione: 230 Vac

• Tempo di rotazione: 120 sec (angolo 90°)

• Coppia nominale: 6 Nm

TECHNICAL CHARACTERISTICS

• Body material: CW 617 N brass

• Body gaskets: EPDM

• Body insulation box: Closed cell expanded PEX

• Dimensions: DN25 (1’’)

• Connections distance between axes 125 mm:

- Inlet:1”1/2maleflatend

- Outlet: 1”1/2 male flat end

• Max working pressure: 8 bar

• Max working temperature: 110°C

SERVOMOTOR

• Power supply: 230 Vac

• 90° stroke time: 120 sec

• Nominal torque: 6 Nm

5536GS

5542GS

Gruppo di miscelazione con

servomotore e coibentazione

per raffrescamento

Gruppo di miscelazione con

servomotore completo di

regolatore elettronico a punto

fisso e coibentazione per

raffrescamento

Mixing unit with servomotor

complete of electronic controller

with fixed point and insulation

for cooling

Servomotor mixing unit and

cooling insulation

■

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

557 0388

557 0391

557 0560

ErP READY

Senza circolatore/ without

pump

Wilo PARA 25/7

Wilo PARA 25/9

C22 1/1

C22 1/1

C22 1/1

557 0717

ErP READY

Wilo PARA 25/7

C22 1/1

Codice

Code

Tipo

Size

Prezzo €

Price €

Cat.

Cat.

Conf.

Unit/Box

480
