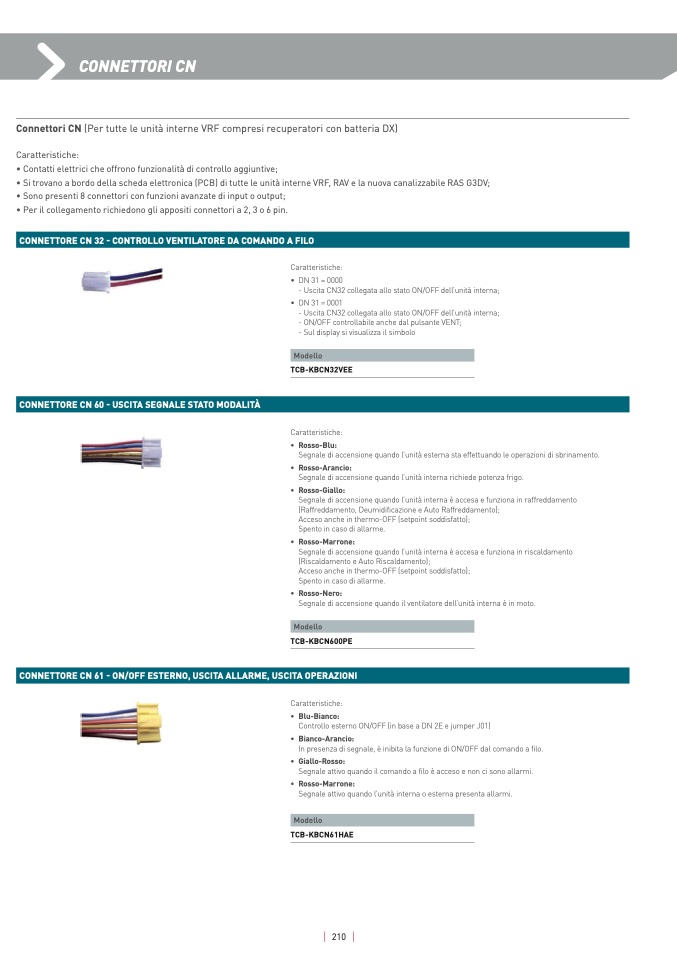

CONNETTORI CN

Connettori CN (Per tutte le unità interne VRF compresi recuperatori con batteria DX)

Caratteristiche

:

• Contatti elettrici che offrono funzionalità di controllo aggiuntive

;

• Si trovano a bordo della scheda elettronica (PCB) di tutte le unità interne VRF, RAV e la nuova canalizzabile RAS G3DV;

• Sono presenti 8 connettori con funzioni avanzate di input o output;

• Per il collegamento richiedono gli appositi connettori a 2, 3 o 6 pin

.

CONNETTORE CN 32 - CONTROLLO VENTILATORE DA COMANDO A FIL

O

Caratteristiche:

•

•

DN 31 = 000

0

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

DN 31 = 000

1

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

- ON/OFF controllabile anche dal pulsante VENT

;

- Sul display si visualizza il simbolo

Modello

TCB-KBCN32VEE

CONNETTORE CN 60 - USCITA SEGNALE STATO MODALITÀ

Caratteristiche:

•

•

•

•

•

Rosso-Blu

:

Segnale di accensione quando l’unità esterna sta effettuando le operazioni di sbrinamento

.

Rosso-Arancio

:

Segnale di accensione quando l’unità interna richiede potenza frigo.

Rosso-Giallo

:

Segnale di accensione quando l’unità interna è accesa e funziona in raffreddament

o

(Raffreddamento, Deumidificazione e Auto Raffreddamento)

;

Acceso anche in thermo-OFF (setpoint soddisfatto)

;

Spento in caso di allarme.

Rosso-Marrone

:

Segnale di accensione quando l’unità interna è accesa e funziona in riscaldament

o

(Riscaldamento e Auto Riscaldamento);

Acceso anche in thermo-OFF (setpoint soddisfatto)

;

Spento in caso di allarme.

Rosso-Nero:

Segnale di accensione quando il ventilatore dell’unità interna è in moto.

Modello

TCB-KBCN600P

E

CONNETTORE CN 61 - ON/OFF ESTERNO, USCITA ALLARME, USCITA OPERAZION

I

Caratteristiche:

• Blu-Bianco:

Controllo esterno ON/OFF (in base a DN 2E e jumper J01

)

•

Bianco-Arancio

:

In presenza di segnale, è inibita la funzione di ON/OFF dal comando a filo.

• Giallo-Rosso

:

Segnale attivo quando il comando a filo è acceso e non ci sono allarmi.

• Rosso-Marrone

:

Segnale attivo quando l’unità interna o esterna presenta allarmi

.

Modello

TCB-KBCN61HA

E
