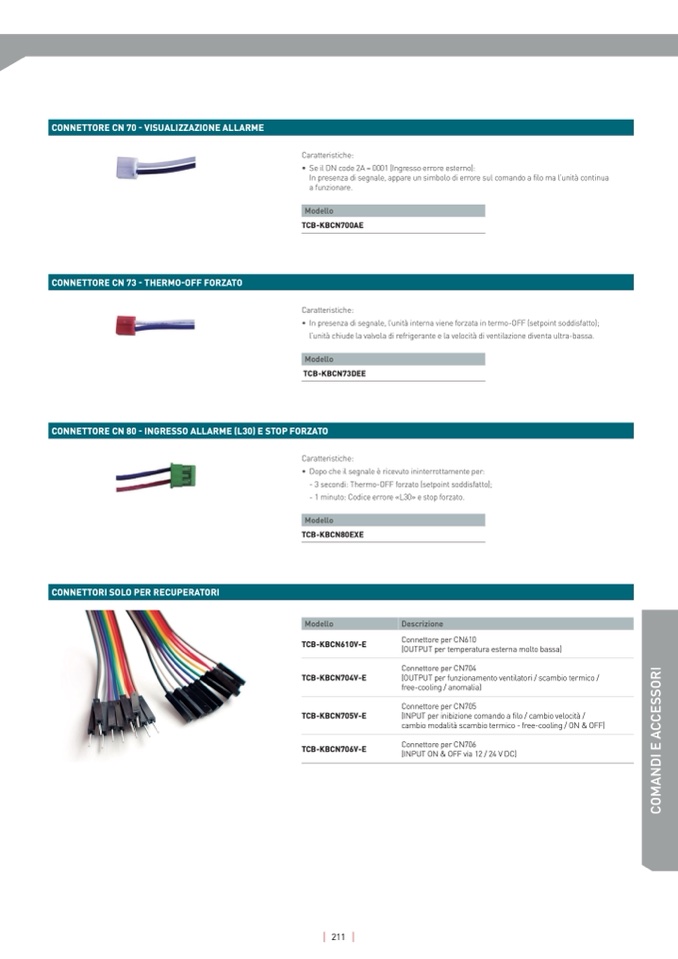

CONNETTORE CN 70 - VISUALIZZAZIONE ALLARME

Caratteristiche:

•

Se il DN code 2A = 0001 (Ingresso errore esterno)

:

In presenza di segnale, appare un simbolo di errore sul comando a filo ma l’unità continua

a funzionare

.

Modell

o

TCB-KBCN700AE

CONNETTORE CN 73 - THERMO-OFF FORZAT

O

Caratteristiche:

•

In presenza di segnale, l’unità interna viene forzata in termo-OFF (setpoint soddisfatto);

l’unità chiude la valvola di refrigerante e la velocità di ventilazione diventa ultra-bassa.

Modell

o

TCB-KBCN73DE

E

CONNETTORE CN 80 - INGRESSO ALLARME (L30) E STOP FORZATO

Caratteristiche:

•

Dopo che il segnale è ricevuto ininterrottamente per

:

- 3 secondi: Thermo-OFF forzato (setpoint soddisfatto)

;

- 1 minuto: Codice errore «L30» e stop forzato

.

Modell

o

TCB-KBCN80EX

E

CONNETTORI SOLO PER RECUPERATORI

Modello

Descrizione

TCB-KBCN610V-E

Connettore per CN61

0

(OUTPUT per temperatura esterna molto bassa)

TCB-KBCN704V-E

Connettore per CN70

4

(OUTPUT per funzionamento ventilatori / scambio termico

/

free-cooling / anomalia)

TCB-KBCN705V-E

Connettore per CN70

5

(INPUT per inibizione comando a filo / cambio velocità /

cambio modalità scambio termico - free-cooling / ON & OFF)

TCB-KBCN706V-E

Connettore per CN70

6

(INPUT ON & OFF via 12 / 24 V DC)

211
