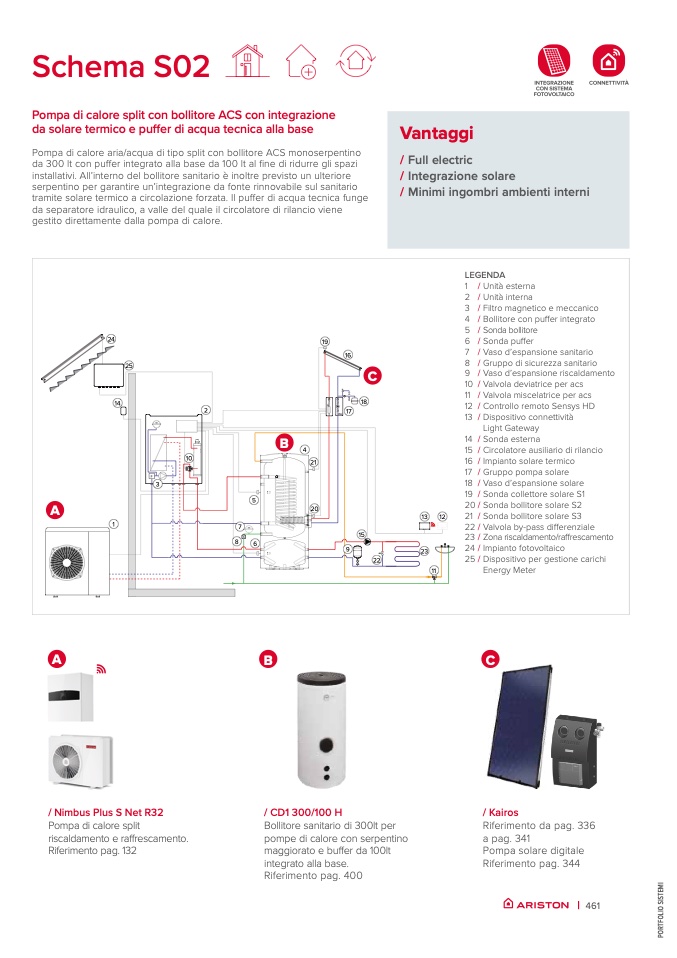

Schema S02
Pompa di calore split con bollitore ACS con integrazione
da solare termico e puffer di acqua tecnica alla base
Vantaggi
/ Full electric
/ Integrazione solare
/ Minimi ingombri ambienti interni
Pompa di calore aria/acqua di tipo split con bollitore ACS monoserpentino
da 300 lt con puffer integrato alla base da 100 lt al fine di ridurre gli spazi
installativi. All’interno del bollitore sanitario è inoltre previsto un ulteriore
serpentino per garantire un’integrazione da fonte rinnovabile sul sanitario
tramite solare termico a circolazione forzata. Il puffer di acqua tecnica funge
da separatore idraulico, a valle del quale il circolatore di rilancio viene
gestito direttamente dalla pompa di calore.
A
5
7
VE
13
12
24
25
14
1
19
18
2
17
2 /
3 /
4 /
5 /
6 /
7 /
8 /
9 /
10 /
11 /
12 /
13 /
Unità interna
Filtro magnetico e meccanico
Bollitore con puffer integrato
Sonda bollitore
Sonda puffer
Vaso d’espansione sanitario
Gruppo di sicurezza sanitario
Vaso d’espansione riscaldamento
Valvola deviatrice per acs
Valvola miscelatrice per acs
Controllo remoto Sensys HD
Dispositivo connettività
Light Gateway
Sonda esterna
Circolatore ausiliario di rilancio
Impianto solare termico
Gruppo pompa solare
Vaso d’espansione solare
Sonda collettore solare S1
Sonda bollitore solare S2
Sonda bollitore solare S3
VE
F
B
4
21
20
14 /
15 /
16 /
17 /
18 /
19 /
20 /
21 /
22 / Valvola by-pass differenziale
23 / Zona riscaldamento/raffrescamento
24 / Impianto fotovoltaico
3
10
8
s
15
6
9
23
22
11
A
B
C
/ Nimbus Plus S Net R32
Pompa di calore split
riscaldamento e raffrescamento.
Riferimento pag. 132
/ CD1 300/100 H
Bollitore sanitario di 300lt per
pompe di calore con serpentino
maggiorato e buffer da 100lt
integrato alla base.
Riferimento pag. 400
/ Kairos
Riferimento da pag. 336
a pag. 341
Pompa solare digitale
Riferimento pag. 344
16
C
LEGENDA
1 / Unità esterna
25 / Dispositivo per gestione carichi
