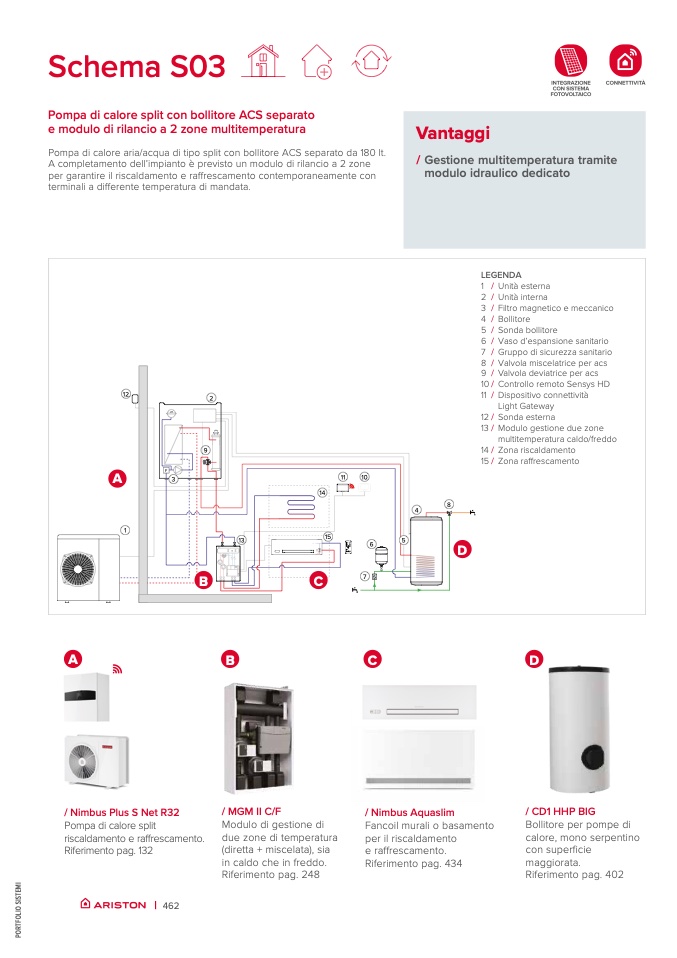

Schema S03

Pompa di calore split con bollitore ACS separato

e modulo di rilancio a 2 zone multitemperatura

Vantaggi

/ Gestione multitemperatura tramite

modulo idraulico dedicato

LEGENDA

1 / Unità esterna

Pompa di calore aria/acqua di tipo split con bollitore ACS separato da 180 lt.

A completamento dell’impianto è previsto un modulo di rilancio a 2 zone

per garantire il riscaldamento e raffrescamento contemporaneamente con

terminali a differente temperatura di mandata.

12

A

1

2

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14/

15 /

Unità interna

Filtro magnetico e meccanico

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Modulo gestione due zone

multitemperatura caldo/freddo

Zona riscaldamento

Zona raffrescamento

/ Nimbus Plus S Net R32

Pompa di calore split

riscaldamento e raffrescamento.

Riferimento pag. 132

/ MGM II C/F

Modulo di gestione di

due zone di temperatura

(diretta + miscelata), sia

in caldo che in freddo.

Riferimento pag. 248

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

/ CD1 HHP BIG

Bollitore per pompe di

calore, mono serpentino

con superficie

maggiorata.

Riferimento pag. 402
