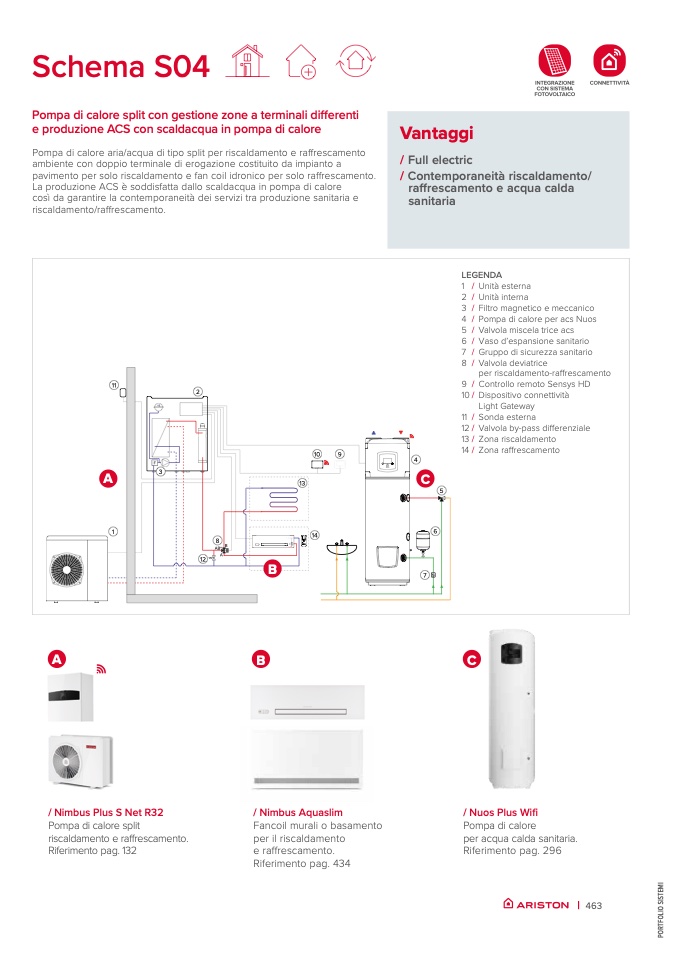

Schema S04

Pompa di calore split con gestione zone a terminali differenti

e produzione ACS con scaldacqua in pompa di calore

Pompa di calore aria/acqua di tipo split per riscaldamento e raffrescamento

ambiente con doppio terminale di erogazione costituito da impianto a

pavimento per solo riscaldamento e fan coil idronico per solo raffrescamento.

La produzione ACS è soddisfatta dallo scaldacqua in pompa di calore

così da garantire la contemporaneità dei servizi tra produzione sanitaria e

riscaldamento/raffrescamento.

Vantaggi

/ Full electric

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

11

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9/

10 /

11 /

12 /

13 /

14 /

Unità interna

Filtro magnetico e meccanico

Pompa di calore per acs Nuos

Valvola miscela trice acs

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola deviatrice

per riscaldamento-raffrescamento

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Valvola by-pass differenziale

Zona riscaldamento

Zona raffrescamento

/ Nimbus Plus S Net R32

Pompa di calore split

riscaldamento e raffrescamento.

Riferimento pag. 132

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

/ Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 296

VE

F

10

9

4

2

A

3

C

13

5

7

s

1

14

6

8

AB*

B

A

12

B

A

B

C

LEGENDA

1 / Unità esterna

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
