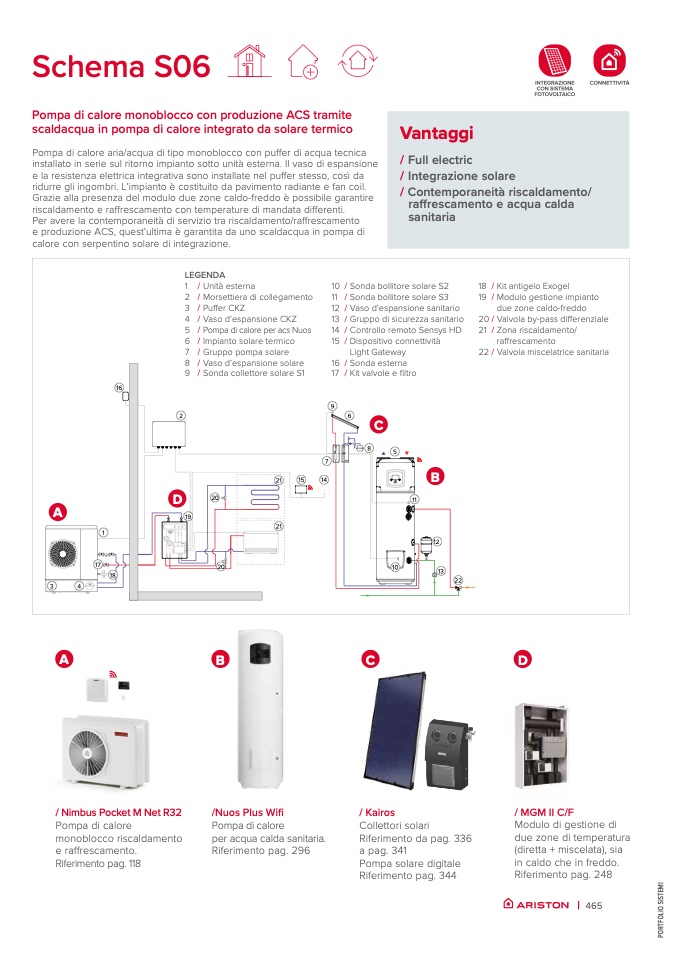

Schema S06

Pompa di calore monoblocco con produzione ACS tramite

scaldacqua in pompa di calore integrato da solare termico

Vantaggi

/ Full electric

/ Integrazione solare

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

Pompa di calore aria/acqua di tipo monoblocco con puffer di acqua tecnica

installato in serie sul ritorno impianto sotto unità esterna. Il vaso di espansione

e la resistenza elettrica integrativa sono installate nel puffer stesso, così da

ridurre gli ingombri. L’impianto è costituito da pavimento radiante e fan coil.

Grazie alla presenza del modulo due zone caldo-freddo è possibile garantire

riscaldamento e raffrescamento con temperature di mandata differenti.

Per avere la contemporaneità di servizio tra riscaldamento/raffrescamento

e produzione ACS, quest’ultima è garantita da uno scaldacqua in pompa di

calore con serpentino solare di integrazione.

A

3

4

VE

D

20

19

16

LEGENDA

1 / Unità esterna

2 / Morsettiera di collegamento

3 / Puffer CKZ

4 / Vaso d’espansione CKZ

5 / Pompa di calore per acs Nuos

6 / Impianto solare termico

7 / Gruppo pompa solare

8 / Vaso d’espansione solare

9 / Sonda collettore solare S1

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

Sonda bollitore solare S2

Sonda bollitore solare S3

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Controllo remoto Sensys HD

Dispositivo connettività

18 /

19 /

20/

21 /

22 /

Kit antigelo Exogel

Modulo gestione impianto

due zone caldo-freddo

Valvola by-pass differenziale

Zona riscaldamento/

raffrescamento

Valvola miscelatrice sanitaria

9

2

6

1

17

20

1

0

13

C

8

7

21

15

14

21

5

11

B

12

18

s

22

A

B

C

D

/ Nimbus Pocket M Net R32

Pompa di calore

monoblocco riscaldamento

e raffrescamento.

Riferimento pag. 118

/Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 296

/ Kairos

Collettori solari

Riferimento da pag. 336

a pag. 341

Pompa solare digitale

Riferimento pag. 344

/ MGM II C/F

Modulo di gestione di

due zone di temperatura

(diretta + miscelata), sia

in caldo che in freddo.

Riferimento pag. 248

Light Gateway

Sonda esterna

Kit valvole e filtro

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
