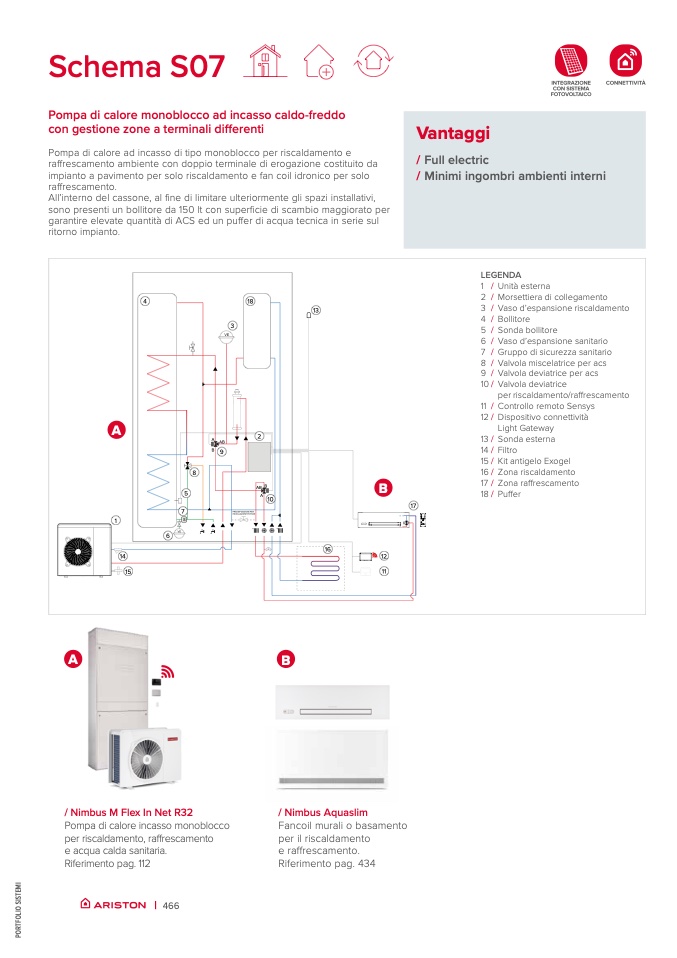

Schema S07

Pompa di calore monoblocco ad incasso caldo-freddo

con gestione zone a terminali differenti

Vantaggi

/ Full electric

/ Minimi ingombri ambienti interni

LEGENDA

1 / Unità esterna

Pompa di calore ad incasso di tipo monoblocco per riscaldamento e

raffrescamento ambiente con doppio terminale di erogazione costituito da

impianto a pavimento per solo riscaldamento e fan coil idronico per solo

raffrescamento.

All’interno del cassone, al fine di limitare ulteriormente gli spazi installativi,

sono presenti un bollitore da 150 lt con superficie di scambio maggiorato per

garantire elevate quantità di ACS ed un puffer di acqua tecnica in serie sul

ritorno impianto.

4

18

3

13

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16/

Morsettiera di collegamento

Vaso d’espansione riscaldamento

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Valvola deviatrice

per riscaldamento/raffrescamento

Controllo remoto Sensys

Dispositivo connettività

Light Gateway

Sonda esterna

Filtro

Kit antigelo Exogel

Zona riscaldamento

A

1

6

VE

14

15

A

B

/ Nimbus M Flex In Net R32

Pompa di calore incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 112

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

| 466

VE

2

B

9

A

AB

8

7

17

5

s

AB B

A

10

B

17 / Zona raffrescamento

18 / Puffer
