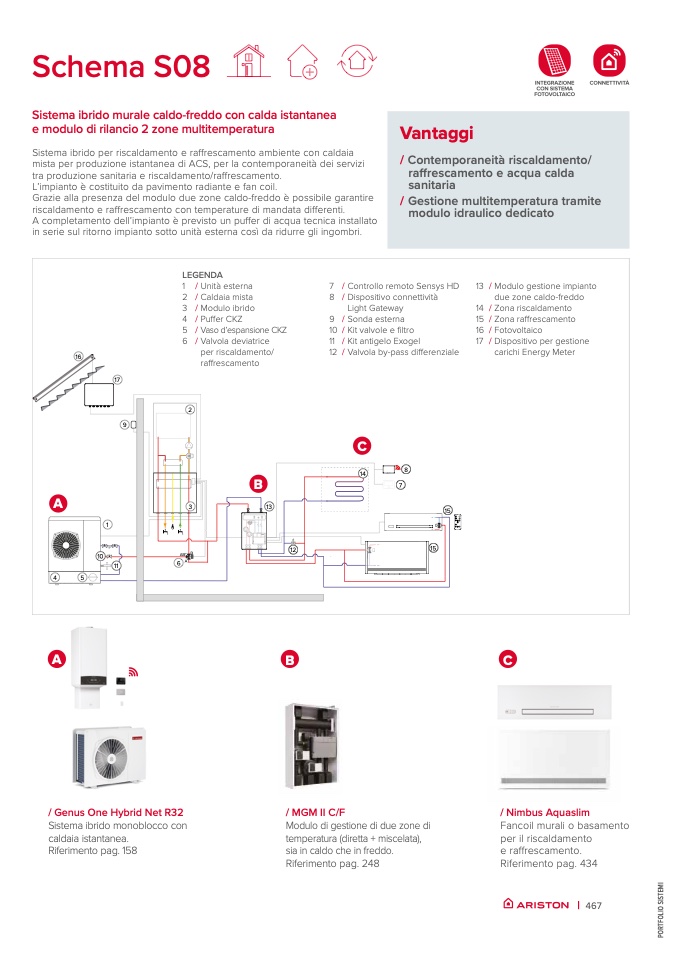

Schema S08

Sistema ibrido murale caldo-freddo con calda istantanea

e modulo di rilancio 2 zone multitemperatura

Vantaggi

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

/ Gestione multitemperatura tramite

modulo idraulico dedicato

Sistema ibrido per riscaldamento e raffrescamento ambiente con caldaia

mista per produzione istantanea di ACS, per la contemporaneità dei servizi

tra produzione sanitaria e riscaldamento/raffrescamento.

L’impianto è costituito da pavimento radiante e fan coil.

Grazie alla presenza del modulo due zone caldo-freddo è possibile garantire

riscaldamento e raffrescamento con temperature di mandata differenti.

A completamento dell’impianto è previsto un puffer di acqua tecnica installato

in serie sul ritorno impianto sotto unità esterna così da ridurre gli ingombri.

A

4

5

B

16

17

9

1

10

11

per riscaldamento/

raffrescamento

2

3

13

C

14

8

7

15

LEGENDA

1 / Unità esterna

2 / Caldaia mista

3 / Modulo ibrido

4 / Puffer CKZ

5 / Vaso d’espansione CKZ

6 / Valvola deviatrice

7 /

8 /

9 /

10 /

11 /

12 /

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Kit valvole e filtro

Kit antigelo Exogel

Valvola by-pass differenziale

13 /

14 /

15 /

16 /

17 /

Modulo gestione impianto

due zone caldo-freddo

Zona riscaldamento

Zona raffrescamento

Fotovoltaico

Dispositivo per gestione

carichi Energy Meter

AB* B

6

A

12

A

B

C

/ Genus One Hybrid Net R32

Sistema ibrido monoblocco con

caldaia istantanea.

Riferimento pag. 158

/ MGM II C/F

Modulo di gestione di due zone di

temperatura (diretta + miscelata),

sia in caldo che in freddo.

Riferimento pag. 248

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434
