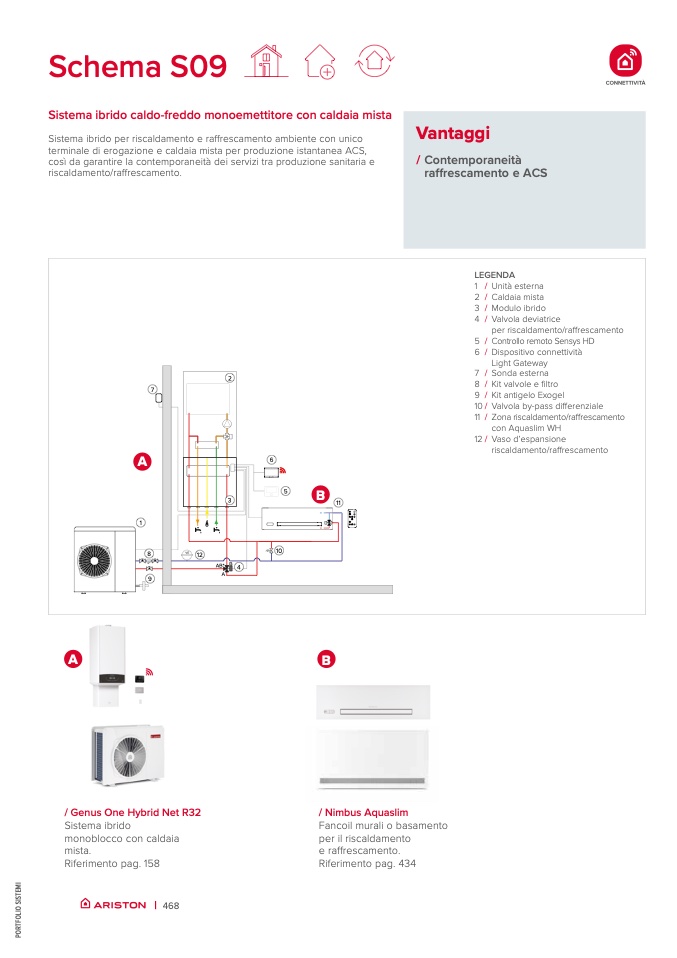

Schema S09

Sistema ibrido caldo-freddo monoemettitore con caldaia mista

Vantaggi

/ Contemporaneità

raffrescamento e ACS

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico

terminale di erogazione e caldaia mista per produzione istantanea ACS,

così da garantire la contemporaneità dei servizi tra produzione sanitaria e

riscaldamento/raffrescamento.

7

A

2

3

AB* B

4

A

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

Caldaia mista

Modulo ibrido

Valvola deviatrice

per riscaldamento/raffrescamento

ControlloremotoSensysHD

Dispositivo connettività

Light Gateway

Sonda esterna

Kit valvole e filtro

Kit antigelo Exogel

Valvola by-pass differenziale

Zona riscaldamento/raffrescamento

con Aquaslim WH

Vaso d’espansione

riscaldamento/raffrescamento

1

8

VE

12

B

11

10

9

A

B

/ Genus One Hybrid Net R32

Sistema ibrido

monoblocco con caldaia

mista.

Riferimento pag. 158

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

| 468

6

5

LEGENDA

1 / Unità esterna
