Schema S10

Sistema ibrido split caldo-freddo doppio emettitore

con caldaia mista e integrazione solare

Vantaggi

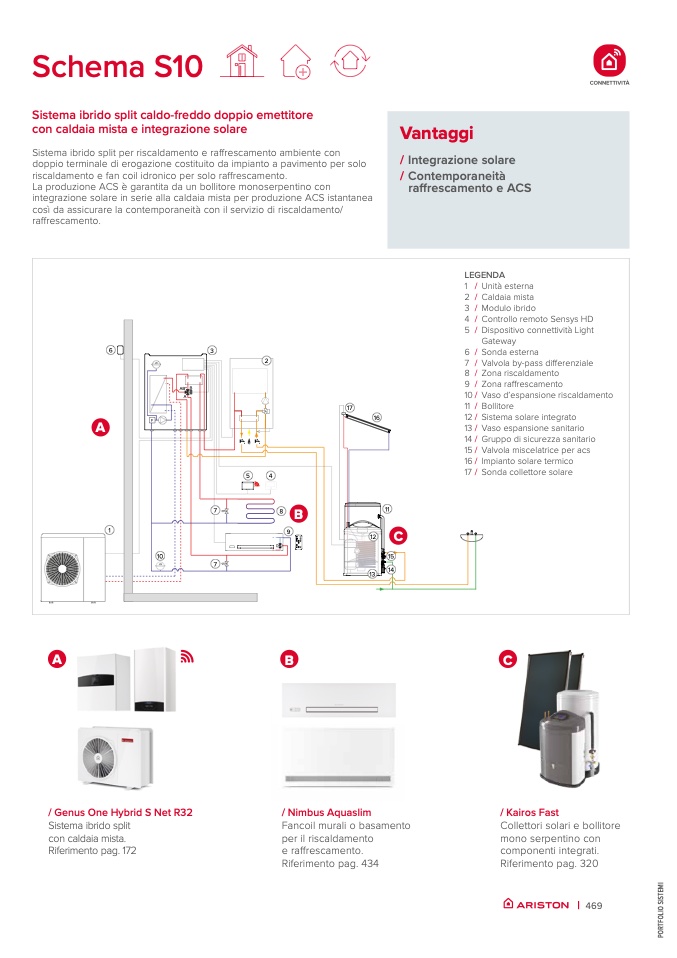

Sistema ibrido split per riscaldamento e raffrescamento ambiente con

doppio terminale di erogazione costituito da impianto a pavimento per solo

riscaldamento e fan coil idronico per solo raffrescamento.

La produzione ACS è garantita da un bollitore monoserpentino con

integrazione solare in serie alla caldaia mista per produzione ACS istantanea

così da assicurare la contemporaneità con il servizio di riscaldamento/

raffrescamento.

/ Integrazione solare

/ Contemporaneità

6

3

VE

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11/

12/

13/

14 /

15 /

16 /

17 /

Caldaia mista

Modulo ibrido

Controllo remoto Sensys HD

Dispositivo connettività Light

Gateway

Sonda esterna

Valvola by-pass differenziale

Zona riscaldamento

Zona raffrescamento

Vaso d’espansione riscaldamento

Bollitore

Sistema solare integrato

Vaso espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Impianto solare termico

Sonda collettore solare

A

F

16

11

12

1

C

10

VE

15

14

AB* B

A

2

5

4

7

8

B

9

7

A

B

C

/ Genus One Hybrid S Net R32

Sistema ibrido split

con caldaia mista.

Riferimento pag. 172

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

/ Kairos Fast

Collettori solari e bollitore

mono serpentino con

componenti integrati.

Riferimento pag. 320

17

13

raffrescamento e ACS

LEGENDA

1 / Unità esterna
