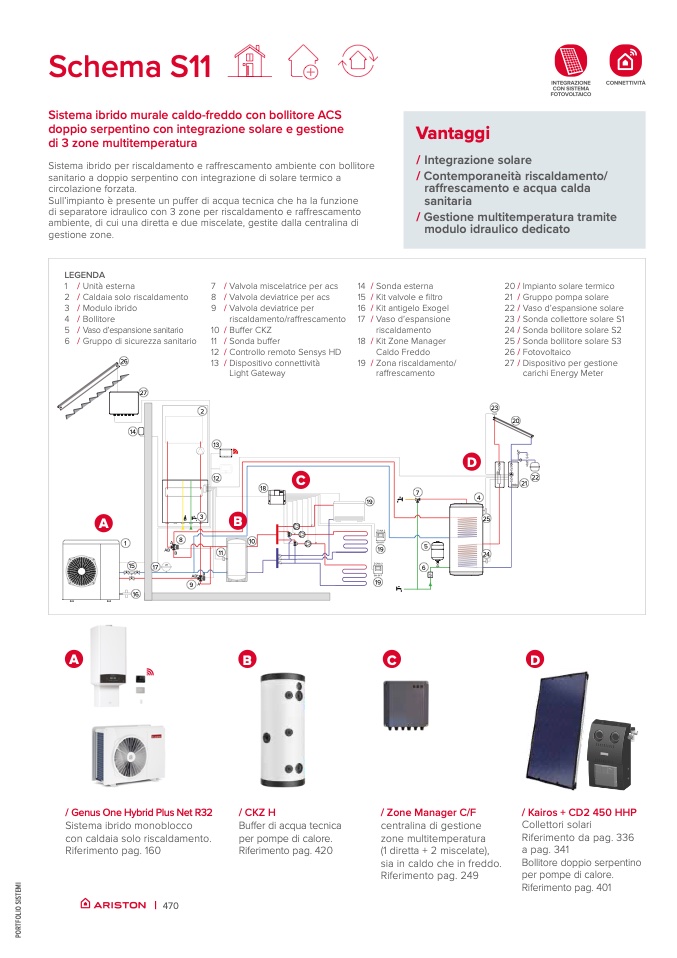

Schema S11
Sistema ibrido murale caldo-freddo con bollitore ACS
doppio serpentino con integrazione solare e gestione
di 3 zone multitemperatura
Vantaggi
Sistema ibrido per riscaldamento e raffrescamento ambiente con bollitore
sanitario a doppio serpentino con integrazione di solare termico a
circolazione forzata.
Sull’impianto è presente un puffer di acqua tecnica che ha la funzione
di separatore idraulico con 3 zone per riscaldamento e raffrescamento
ambiente, di cui una diretta e due miscelate, gestite dalla centralina di
gestione zone.
/ Integrazione solare
/ Contemporaneità riscaldamento/
LEGENDA
1 / Unità esterna
2 / Caldaia solo riscaldamento
3 / Modulo ibrido
4 / Bollitore
5 / Vaso d’espansione sanitario
6 / Gruppo di sicurezza sanitario
7 /
8 /
9 /
10 /
11 /
12 /
13 /
13
12
Valvola miscelatrice per acs
Valvola deviatrice per acs
Valvola deviatrice per
riscaldamento/raffrescamento
Buffer CKZ
Sonda buffer
Controllo remoto Sensys HD
Dispositivo connettività
Light Gateway
C
14/
15/
16/
17/
18/
19/
Sonda esterna
Kit valvole e filtro
Kit antigelo Exogel
Vaso d’espansione
riscaldamento
Kit Zone Manager
Caldo Freddo
Zona riscaldamento/
raffrescamento
20/
21/
22/
23/
24/
25/
26/
27/
23
20
D
4
25
24
Impianto solare termico
Gruppo pompa solare
Vaso d’espansione solare
Sonda collettore solare S1
Sonda bollitore solare S2
Sonda bollitore solare S3
Fotovoltaico
Dispositivo per gestione
carichi Energy Meter
21
22
26
27
14
A
1
16
2
15
6
AB
B
17
VE
11
3
A
8
10
ZONA 2
ON-OFF
19
ZONA 3
5
6
s
B
18
7
19
AB*
B
9
A
19
A
B
C
D
/ Genus One Hybrid Plus Net R32
Sistema ibrido monoblocco
con caldaia solo riscaldamento.
Riferimento pag. 160
/ CKZ H
Buffer di acqua tecnica
per pompe di calore.
Riferimento pag. 420
/ Zone Manager C/F
centralina di gestione
zone multitemperatura
(1 diretta + 2 miscelate),
sia in caldo che in freddo.
Riferimento pag. 249
/ Kairos + CD2 450 HHP
Collettori solari
Riferimento da pag. 336
a pag. 341
Bollitore doppio serpentino
per pompe di calore.
Riferimento pag. 401
| 470
ON-OFF
raffrescamento e acqua calda
sanitaria
/ Gestione multitemperatura tramite
modulo idraulico dedicato
