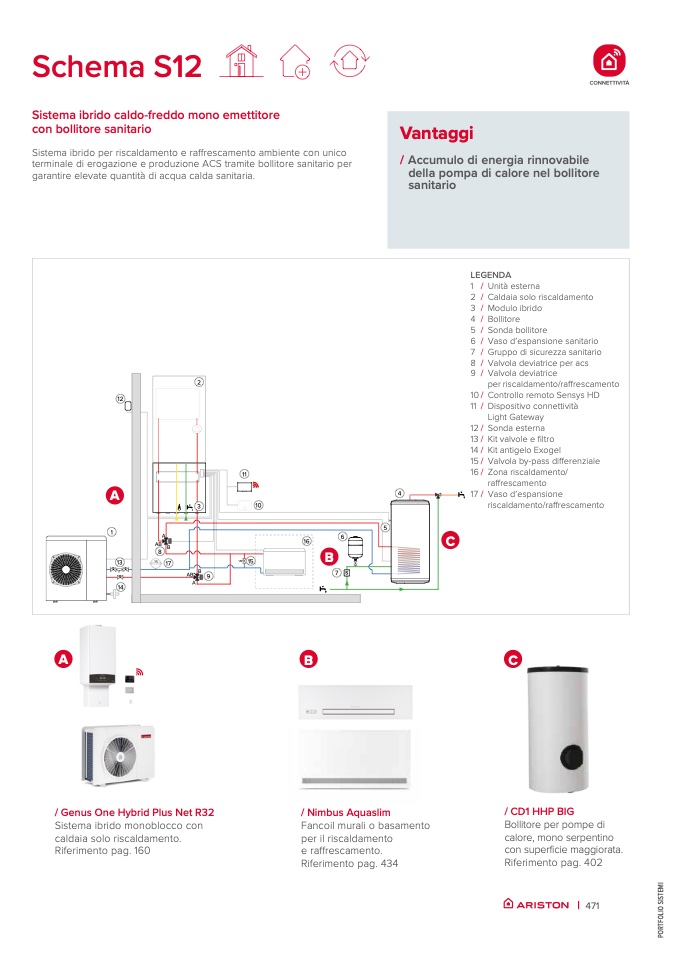

Schema S12

Sistema ibrido caldo-freddo mono emettitore

con bollitore sanitario

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico

terminale di erogazione e produzione ACS tramite bollitore sanitario per

garantire elevate quantità di acqua calda sanitaria.

Vantaggi

/ Accumulo di energia rinnovabile

della pompa di calore nel bollitore

sanitario

2

11

3

10

15

AB*

B

9

A

A

B

C

12

A

1

A

AB

B

8

13

VE

17

14

4

/ Genus One Hybrid Plus Net R32

Sistema ibrido monoblocco con

caldaia solo riscaldamento.

Riferimento pag. 160

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

/ CD1 HHP BIG

Bollitore per pompe di

calore, mono serpentino

con superficie maggiorata.

Riferimento pag. 402

16

6

5

B

C

7 s

LEGENDA

1 / Unità esterna

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17/

Caldaia solo riscaldamento

Modulo ibrido

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola deviatrice per acs

Valvola deviatrice

per riscaldamento/raffrescamento

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Kit valvole e filtro

Kit antigelo Exogel

Valvola by-pass differenziale

Zona riscaldamento/

raffrescamento

Vaso d’espansione

riscaldamento/raffrescamento

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I

| 471
