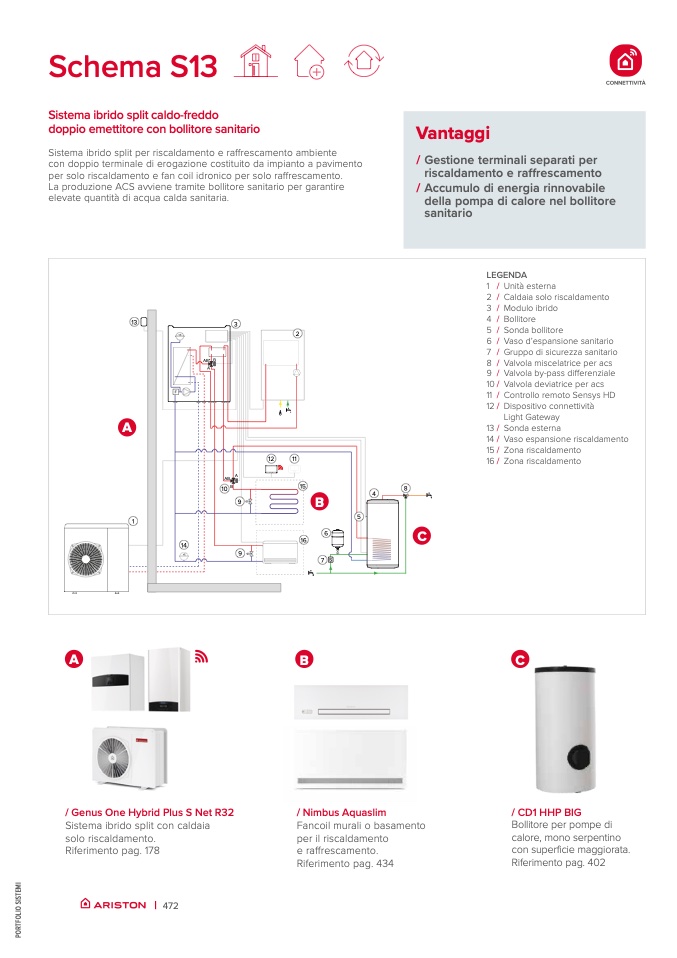

Schema S13

Sistema ibrido split caldo-freddo

doppio emettitore con bollitore sanitario

Sistema ibrido split per riscaldamento e raffrescamento ambiente

con doppio terminale di erogazione costituito da impianto a pavimento

per solo riscaldamento e fan coil idronico per solo raffrescamento.

La produzione ACS avviene tramite bollitore sanitario per garantire

elevate quantità di acqua calda sanitaria.

Vantaggi

/ Gestione terminali separati per

riscaldamento e raffrescamento

/ Accumulo di energia rinnovabile

della pompa di calore nel bollitore

sanitario

LEGENDA

1 / Unità esterna

A

13

3

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13/

14 /

15 /

16 /

Caldaia solo riscaldamento

Modulo ibrido

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola by-pass differenziale

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Vaso espansione riscaldamento

Zona riscaldamento

Zona riscaldamento

VE

F

1

14

VE

AB* B

A

2

11

/ Genus One Hybrid Plus S Net R32

Sistema ibrido split con caldaia

solo riscaldamento.

Riferimento pag. 178

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 434

/ CD1 HHP BIG

Bollitore per pompe di

calore, mono serpentino

con superficie maggiorata.

Riferimento pag. 402

| 472

12

AB

A

10

B

15

4

8

9

B

5

9

A

B

C

16

6

7s

C

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
