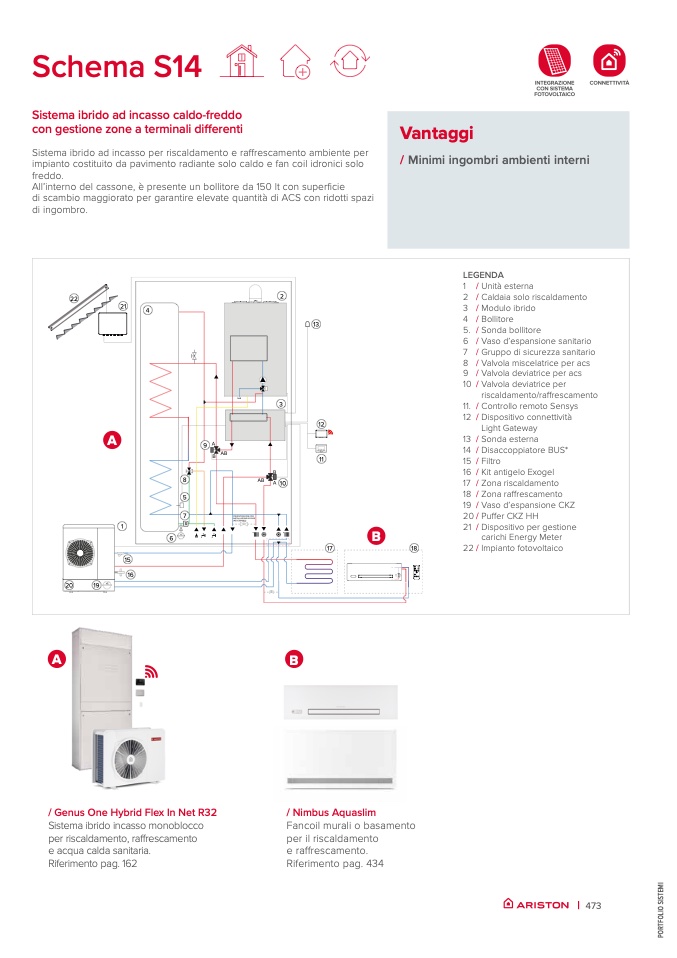

Schema S14
Sistema ibrido ad incasso caldo-freddo
con gestione zone a terminali differenti
Vantaggi
/ Minimi ingombri ambienti interni
Sistema ibrido ad incasso per riscaldamento e raffrescamento ambiente per
impianto costituito da pavimento radiante solo caldo e fan coil idronici solo
freddo.
All’interno del cassone, è presente un bollitore da 150 lt con superficie
di scambio maggiorato per garantire elevate quantità di ACS con ridotti spazi
di ingombro.
22
2
2 /
3 /
4 /
5. /
6 /
7 /
8 /
9 /
10 /
11. /
12 /
13 /
14 /
15 /
16 /
17 /
18 /
19 /
20 /
21 /
22 /
Caldaia solo riscaldamento
Modulo ibrido
Bollitore
Sonda bollitore
Vaso d’espansione sanitario
Gruppo di sicurezza sanitario
Valvola miscelatrice per acs
Valvola deviatrice per acs
Valvola deviatrice per
riscaldamento/raffrescamento
Controllo remoto Sensys
Dispositivo connettività
Light Gateway
Sonda esterna
Disaccoppiatore BUS*
Filtro
Kit antigelo Exogel
Zona riscaldamento
Zona raffrescamento
Vaso d’espansione CKZ
Puffer CKZ HH
Dispositivo per gestione
carichi Energy Meter
Impianto fotovoltaico
20
19
VE
21
A
15
16
4
1
s
(NECESSARIO)
6
VE
B
A
B
/ Genus One Hybrid Flex In Net R32
Sistema ibrido incasso monoblocco
per riscaldamento, raffrescamento
e acqua calda sanitaria.
Riferimento pag. 162
/ Nimbus Aquaslim
9A
B
AB
5
7
P
IN
R
S
E
T
D
A
I
L
S
L
P
A
O
Z
S
IO
IZ
N
IO
E
N
B
E
Y-
PE
A
R
SS
11
8
B
AB
A
10
13
3
12
17
18
Fancoil murali o basamento
per il riscaldamento
e raffrescamento.
Riferimento pag. 434
LEGENDA
