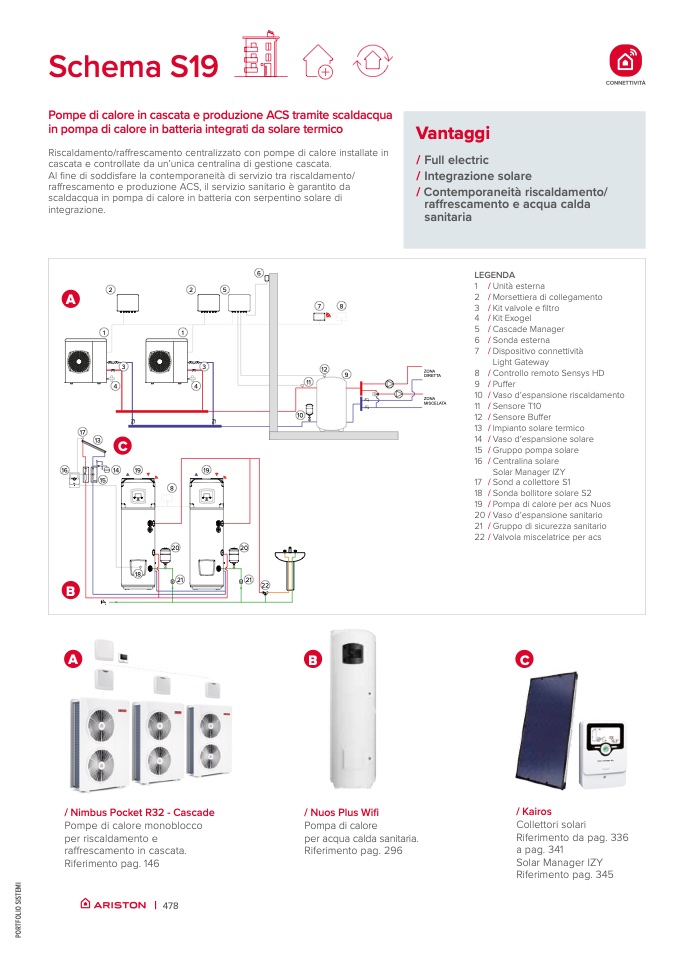

Schema S19

Pompe di calore in cascata e produzione ACS tramite scaldacqua

in pompa di calore in batteria integrati da solare termico

Riscaldamento/raffrescamento centralizzato con pompe di calore installate in

cascata e controllate da un’unica centralina di gestione cascata.

Al fine di soddisfare la contemporaneità di servizio tra riscaldamento/

raffrescamento e produzione ACS, il servizio sanitario è garantito da

scaldacqua in pompa di calore in batteria con serpentino solare di

integrazione.

Vantaggi

/ Full electric

/ Integrazione solare

/ Contemporaneità riscaldamento/

raffrescamento e acqua calda

sanitaria

2

2

5

1

1

3

3

4

4

17

13

C

16

1

4

19

19

A

7

8

12

9

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

18 /

19 /

20 /

21 /

22 /

Morsettiera di collegamento

Kit valvole e filtro

Kit Exogel

Cascade Manager

Sonda esterna

Dispositivo connettività

Light Gateway

Controllo remoto Sensys HD

Puffer

Vaso d’espansione riscaldamento

Sensore T10

Sensore Buffer

Impianto solare termico

Vaso d’espansione solare

Gruppo pompa solare

Centralina solare

Solar Manager IZY

Sond a collettore S1

Sonda bollitore solare S2

Pompa di calore per acs Nuos

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

15

B

18

8

20

s

21

20

s

21

22

6

LEGENDA

1 / Unità esterna

11

10

ZONA

DIRETTA

ZONA

MISCELATA

A

B

C

/ Nimbus Pocket R32 - Cascade

Pompe di calore monoblocco

per riscaldamento e

raffrescamento in cascata.

Riferimento pag. 146

/ Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 296

/ Kairos

Collettori solari

Riferimento da pag. 336

a pag. 341

Solar Manager IZY

Riferimento pag. 345
