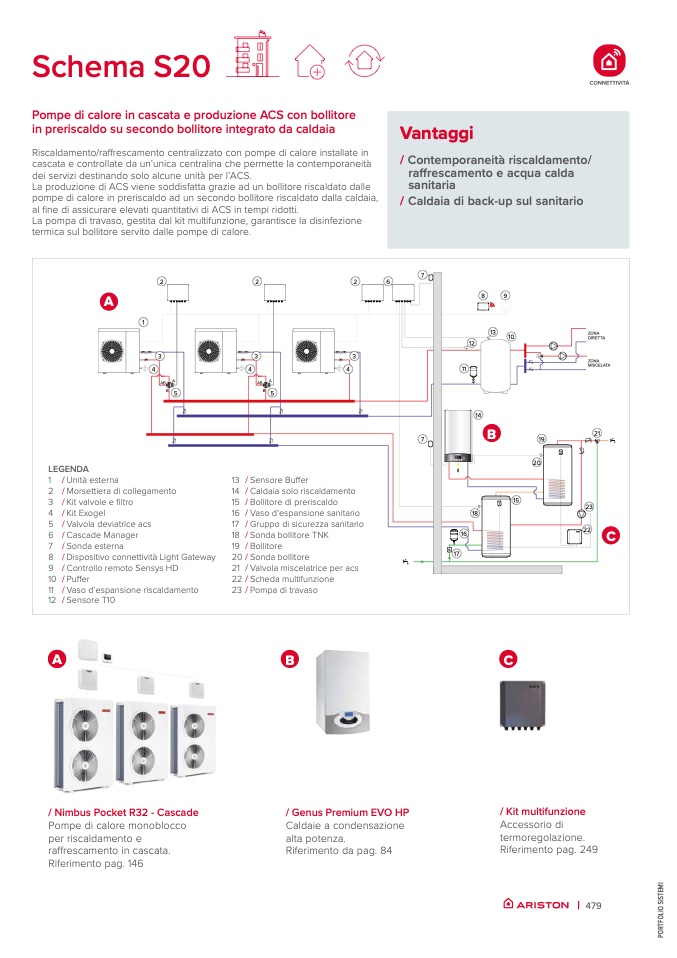

Schema S20
Pompe di calore in cascata e produzione ACS con bollitore
in preriscaldo su secondo bollitore integrato da caldaia
Vantaggi
/ Contemporaneità riscaldamento/
raffrescamento e acqua calda
sanitaria
Riscaldamento/raffrescamento centralizzato con pompe di calore installate in
cascata e controllate da un’unica centralina che permette la contemporaneità
dei servizi destinando solo alcune unità per l’ACS.
La produzione di ACS viene soddisfatta grazie ad un bollitore riscaldato dalle
pompe di calore in preriscaldo ad un secondo bollitore riscaldato dalla caldaia,
al fine di assicurare elevati quantitativi di ACS in tempi ridotti.
La pompa di travaso, gestita dal kit multifunzione, garantisce la disinfezione
termica sul bollitore servito dalle pompe di calore.
2
2
2
6
A
/ Caldaia di back-up sul sanitario
LEGENDA
14
7
B
19
2
20
1 / Unità esterna
2 / Morsettiera di collegamento
3 / Kit valvole e filtro
4 / Kit Exogel
5 / Valvola deviatrice acs
6 / Cascade Manager
7 / Sonda esterna
8 / Dispositivo connettività Light Gateway
9 / Controllo remoto Sensys HD
10 / Puffer
11 / Vaso d’espansione riscaldamento
12 / Sensore T10
13 / Sensore Buffer
14 / Caldaia solo riscaldamento
15 / Bollitore di preriscaldo
16 / Vaso d’espansione sanitario
17 / Gruppo di sicurezza sanitario
18 / Sonda bollitore TNK
19 / Bollitore
20 / Sonda bollitore
21 / Valvola miscelatrice per acs
22 / Scheda multifunzione
23 / Pompa di travaso
15
16
s
17
1
8
9
13
12
4
4
4
11
AB
A
AB
A
B
5
B
5
10
ZONA
DIRETTA
ZONA
MISCELATA
21
23
22
3
3
3
A
B
C
/ Nimbus Pocket R32 - Cascade
Pompe di calore monoblocco
per riscaldamento e
raffrescamento in cascata.
Riferimento pag. 146
/ Genus Premium EVO HP
Caldaie a condensazione
alta potenza.
Riferimento da pag. 84
/ Kit multifunzione
7
18
1
Accessorio di
termoregolazione.
Riferimento pag. 249
