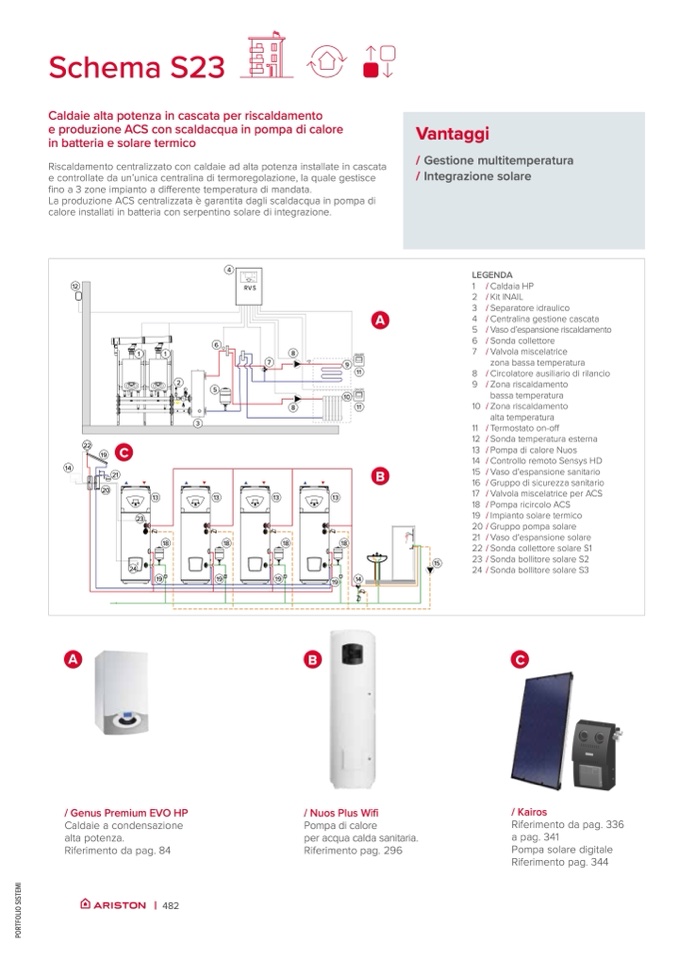

Schema S23

Caldaie alta potenza in cascata per riscaldamento

e produzione ACS con scaldacqua in pompa di calore

in batteria e solare termico

Vantaggi

/ Gestione multitemperatura

/ Integrazione solare

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata

e controllate da un’unica centralina di termoregolazione, la quale gestisce

fino a 3 zone impianto a differente temperatura di mandata.

La produzione ACS centralizzata è garantita dagli scaldacqua in pompa di

calore installati in batteria con serpentino solare di integrazione.

12

4

6

1

1

8

LEGENDA

1 / Caldaia HP

2 / Kit INAIL

3 / Separatore idraulico

4 / Centralina gestione cascata

5 / Vaso d’espansione riscaldamento

22

19

C

21

14

20

B

24

19

2

5

3

10

8

11

RVS

13

13

13

13

23

18

18

18

18

s

s

s

s

19

19

19

14

15

7

9

A

B

C

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 84

/ Nuos Plus Wifi

Pompa di calore

per acqua calda sanitaria.

Riferimento pag. 296

/ Kairos

Riferimento da pag. 336

a pag. 341

Pompa solare digitale

Riferimento pag. 344

| 482

A

11

ON-OFF

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

18 /

19 /

20 /

21 /

22 /

23 /

24 /

Sonda collettore

Valvola miscelatrice

zona bassa temperatura

Circolatore ausiliario di rilancio

Zona riscaldamento

bassa temperatura

Zona riscaldamento

alta temperatura

Termostato on-off

Sonda temperatura esterna

Pompa di calore Nuos

Controllo remoto Sensys HD

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per ACS

Pompa ricircolo ACS

Impianto solare termico

Gruppo pompa solare

Vaso d’espansione solare

Sonda collettore solare S1

Sonda bollitore solare S2

Sonda bollitore solare S3
