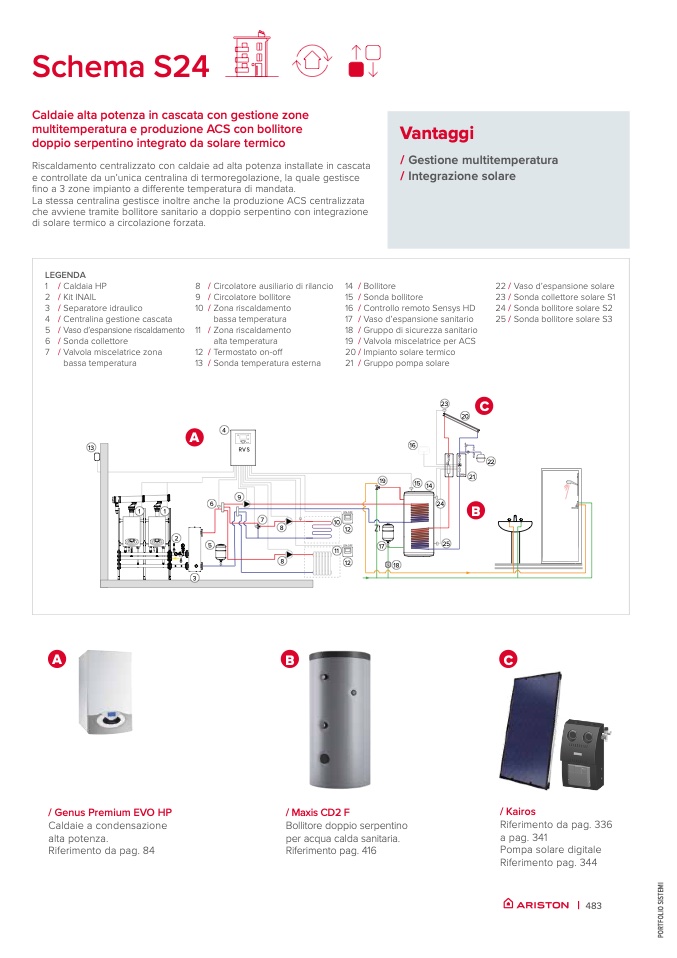

Schema S24

Caldaie alta potenza in cascata con gestione zone

multitemperatura e produzione ACS con bollitore

doppio serpentino integrato da solare termico

Vantaggi

/ Gestione multitemperatura

/ Integrazione solare

Riscaldamento centralizzato con caldaie ad alta potenza installate in cascata

e controllate da un’unica centralina di termoregolazione, la quale gestisce

fino a 3 zone impianto a differente temperatura di mandata.

La stessa centralina gestisce inoltre anche la produzione ACS centralizzata

che avviene tramite bollitore sanitario a doppio serpentino con integrazione

di solare termico a circolazione forzata.

LEGENDA

1 / Caldaia HP

8 /

9 /

10 /

11 /

12 /

13 /

A

2

3

2 /

3 /

4 /

5 /

6 /

7 /

Kit INAIL

Separatore idraulico

Centralina gestione cascata

Vaso d’espansione riscaldamento

Sonda collettore

Valvola miscelatrice zona

bassa temperatura

14 / Bollitore

15 / Sonda bollitore

16 / Controllo remoto Sensys HD

17 / Vaso d’espansione sanitario

18 / Gruppo di sicurezza sanitario

19 / Valvola miscelatrice per ACS

20 / Impianto solare termico

21 / Gruppo pompa solare

22 / Vaso d’espansione solare

23 / Sonda collettore solare S1

24 / Sonda bollitore solare S2

25 / Sonda bollitore solare S3

13

16

1

1

ON-OFF

10

12

ON-OFF

12

Circolatore ausiliario di rilancio

Circolatore bollitore

Zona riscaldamento

bassa temperatura

Zona riscaldamento

alta temperatura

Termostato on-off

Sonda temperatura esterna

4

RVS

19

6

24

5

7

8

8

17

25

9

A

B

C

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 84

/ Maxis CD2 F

Bollitore doppio serpentino

per acqua calda sanitaria.

Riferimento pag. 416

/ Kairos

Riferimento da pag. 336

a pag. 341

Pompa solare digitale

Riferimento pag. 344

11

s 18

15

14

23

20

C

22

21

B

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I

| 483
