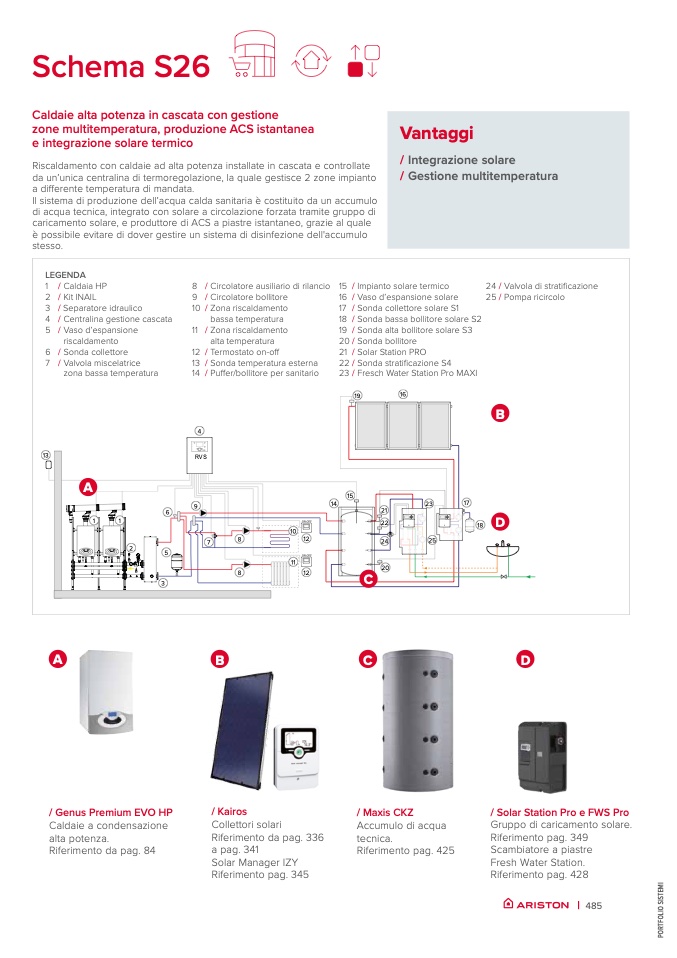

Schema S26
Caldaie alta potenza in cascata con gestione
zone multitemperatura, produzione ACS istantanea
e integrazione solare termico
Vantaggi
/ Integrazione solare
/ Gestione multitemperatura
Riscaldamento con caldaie ad alta potenza installate in cascata e controllate
da un’unica centralina di termoregolazione, la quale gestisce 2 zone impianto
a differente temperatura di mandata.
Il sistema di produzione dell’acqua calda sanitaria è costituito da un accumulo
di acqua tecnica, integrato con solare a circolazione forzata tramite gruppo di
caricamento solare, e produttore di ACS a piastre istantaneo, grazie al quale
è possibile evitare di dover gestire un sistema di disinfezione dell'accumulo
stesso.
LEGENDA
1 / Caldaia HP
2 / Kit INAIL
3 / Separatore idraulico
4 / Centralina gestione cascata
5 / Vaso d’espansione
8 /
9 /
10 /
11 /
12 /
13 /
14 /
4
RVS
Circolatore ausiliario di rilancio
Circolatore bollitore
Zona riscaldamento
bassa temperatura
Zona riscaldamento
alta temperatura
Termostato on-off
Sonda temperatura esterna
Puffer/bollitore per sanitario
15 / Impianto solare termico
16 / Vaso d’espansione solare
17 / Sonda collettore solare S1
18 / Sonda bassa bollitore solare S2
19 / Sonda alta bollitore solare S3
20 / Sonda bollitore
21 / Solar Station PRO
22 / Sonda stratificazione S4
23 / Fresch Water Station Pro MAXI
19
16
24 / Valvola di stratificazione
25 / Pompa ricircolo
B
riscaldamento
6 / Sonda collettore
7 / Valvola miscelatrice
zona bassa temperatura
13
A
1
1
2
15
14
21
23
17
6
5
3
9
7
8
12
24
25
ON-OFF
10
11
8
12
22
18
A
B
C
D
/ Genus Premium EVO HP
Caldaie a condensazione
alta potenza.
Riferimento da pag. 84
/ Kairos
Collettori solari
Riferimento da pag. 336
a pag. 341
Solar Manager IZY
Riferimento pag. 345
/ Maxis CKZ
Accumulo di acqua
tecnica.
Riferimento pag. 425
/ Solar Station Pro e FWS Pro
Gruppo di caricamento solare.
Riferimento pag. 349
Scambiatore a piastre
Fresh Water Station.
Riferimento pag. 428
ON-OFF
D
C
20
P
O
R
T
F
O
L
I
O
S
I
S
T
E
M
I
