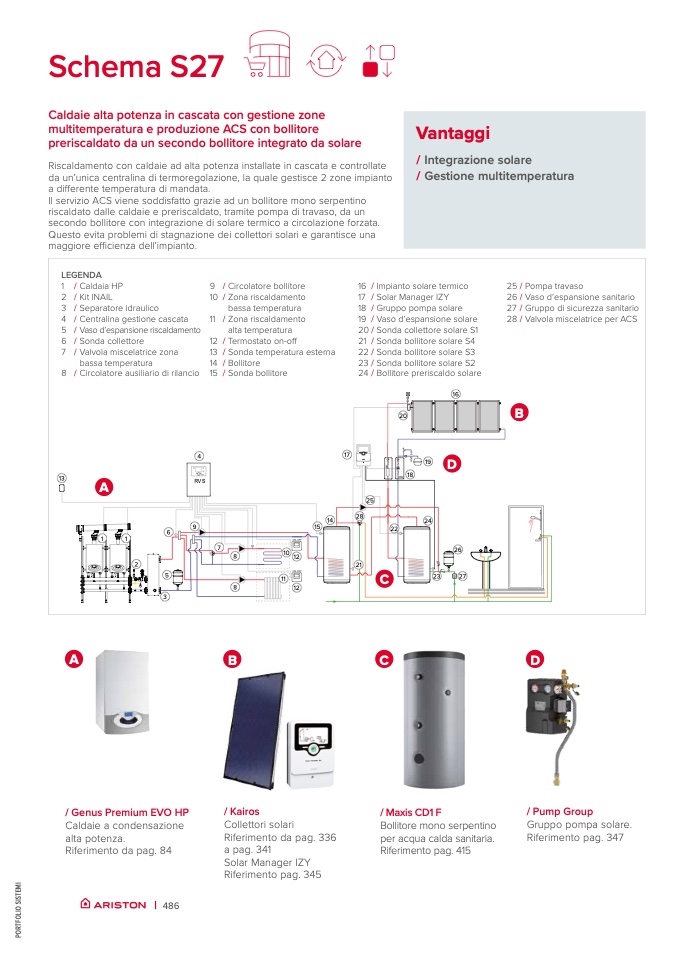

Schema S27

Caldaie alta potenza in cascata con gestione zone

multitemperatura e produzione ACS con bollitore

preriscaldato da un secondo bollitore integrato da solare

Vantaggi

/ Integrazione solare

/ Gestione multitemperatura

Riscaldamento con caldaie ad alta potenza installate in cascata e controllate

da un’unica centralina di termoregolazione, la quale gestisce 2 zone impianto

a differente temperatura di mandata.

Il servizio ACS viene soddisfatto grazie ad un bollitore mono serpentino

riscaldato dalle caldaie e preriscaldato, tramite pompa di travaso, da un

secondo bollitore con integrazione di solare termico a circolazione forzata.

Questo evita problemi di stagnazione dei collettori solari e garantisce una

maggiore efficienza dell’impianto.

LEGENDA

1 / Caldaia HP

9

10

11

12

13

14

15

/

/

/

/

/

/

/

Circolatore bollitore

Zona riscaldamento

bassa temperatura

Zona riscaldamento

alta temperatura

Termostato on-off

Sonda temperatura esterna

Bollitore

Sonda bollitore

16/

17/

18/

19/

20/

21/

22/

23/

24/

Impianto solare termico

Solar Manager IZY

Gruppo pompa solare

Vaso d’espansione solare

Sonda collettore solare S1

Sonda bollitore solare S4

Sonda bollitore solare S3

Sonda bollitore solare S2

Bollitore preriscaldo solare

25 / Pompa travaso

26 / Vaso d’espansione sanitario

27 / Gruppo di sicurezza sanitario

28 / Valvola miscelatrice per ACS

2 /

3 /

4 /

5 /

6 /

7 /

8 /

Kit INAIL

Separatore idraulico

Centralina gestione cascata

Vaso d’espansione riscaldamento

Sonda collettore

Valvola miscelatrice zona

bassa temperatura

Circolatore ausiliario di rilancio

13

A

1

1

19

18

4

RVS

17

20

B

D

15

14

28

2

21

5

ON-OFF

11

25

22

24

3

8

12

9

6

7

ON-OFF

8

10

12

26

C

23

s

27

A

B

C

D

/ Genus Premium EVO HP

Caldaie a condensazione

alta potenza.

Riferimento da pag. 84

/ Kairos

Collettori solari

Riferimento da pag. 336

a pag. 341

Solar Manager IZY

Riferimento pag. 345

/ Maxis CD1 F

Bollitore mono serpentino

per acqua calda sanitaria.

Riferimento pag. 415

/ Pump Group

Gruppo pompa solare.

Riferimento pag. 347
