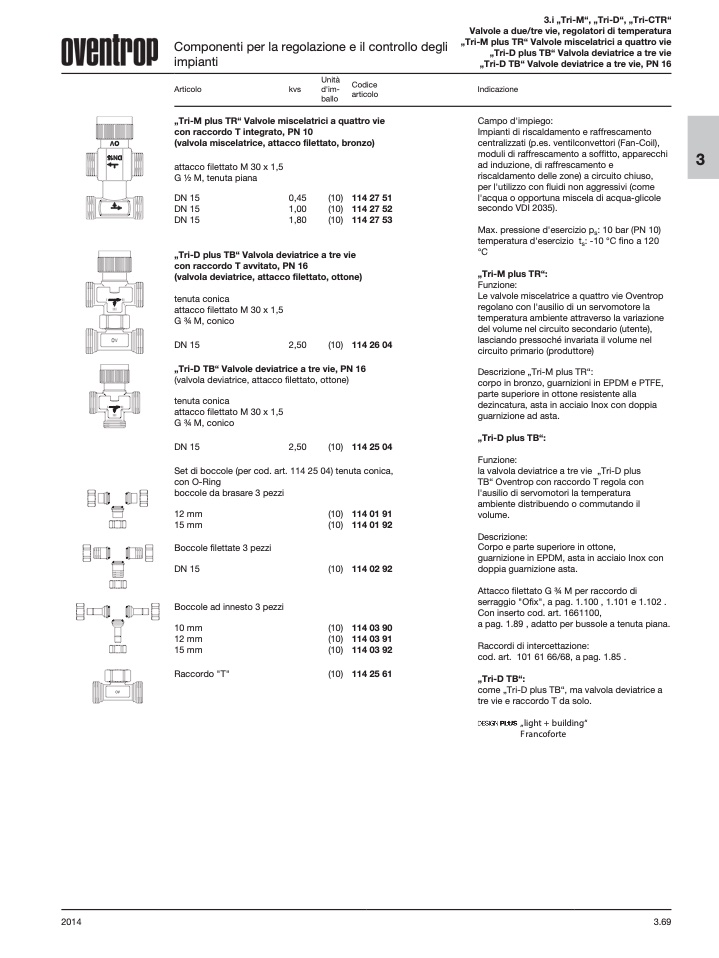

Componenti per la regolazione e il controllo degli
impianti
3.i „Tri-M“, „Tri-D“, „Tri-CTR“
Valvole a due/tre vie, regolatori di temperatura
„Tri-M plus TR“ Valvole miscelatrici a quattro vie
„Tri-D plus TB“ Valvola deviatrice a tre vie
„Tri-D TB“ Valvole deviatrice a tre vie, PN 16
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento
centralizzati (p.es. ventilconvettori (Fan-Coil),
moduli di raffrescamento a soffitto, apparecchi
ad induzione, di raffrescamento e
riscaldamento delle zone) a circuito chiuso,
per l'utilizzo con fluidi non aggressivi (come
l'acqua o opportuna miscela di acqua-glicole
secondo VDI 2035).
Max. pressione d'esercizio p
s
: 10 bar (PN 10)
temperatura d'esercizio t
s
: -10 °C fino a 120
°C
„Tri-M plus TR“:
Funzione:
Le valvole miscelatrice a quattro vie Oventrop
regolano con l'ausilio di un servomotore la
temperatura ambiente attraverso la variazione
del volume nel circuito secondario (utente),
lasciando pressoché invariata il volume nel
circuito primario (produttore)
Descrizione „Tri-M plus TR“:
corpo in bronzo, guarnizioni in EPDM e PTFE,
parte superiore in ottone resistente alla
dezincatura, asta in acciaio Inox con doppia
guarnizione ad asta.
„Tri-D plus TB“:
Funzione:
la valvola deviatrice a tre vie „Tri-D plus
TB“ Oventrop con raccordo T regola con
l'ausilio di servomotori la temperatura
ambiente distribuendo o commutando il
volume.
Descrizione:
Corpo e parte superiore in ottone,
guarnizione in EPDM, asta in acciaio Inox con
doppia guarnizione asta.
Attacco filettato G 3⁄4 M per raccordo di
serraggio "Ofix", a pag. 1.100 , 1.101 e 1.102 .
Con inserto cod. art. 1661100,
a pag. 1.89 , adatto per bussole a tenuta piana.
Raccordi di intercettazione:
cod. art. 101 61 66/68, a pag. 1.85 .
„Tri-D TB“:
come „Tri-D plus TB“, ma valvola deviatrice a
tre vie e raccordo T da solo.
„light + building“
Francoforte
Unità
Articolo
kvs
d'im-
ballo
Codice
articolo
„Tri-M plus TR“ Valvole miscelatrici a quattro vie
con raccordo T integrato, PN 10
(valvola miscelatrice, attacco filettato, bronzo)
attacco filettato M 30 x 1,5
G 1⁄2 M, tenuta piana
DN 15
DN 15
DN 15
3
„Tri-D plus TB“ Valvola deviatrice a tre vie
con raccordo T avvitato, PN 16
(valvola deviatrice, attacco filettato, ottone)
tenuta conica
attacco filettato M 30 x 1,5
G 3⁄4 M, conico
114 26 04
„Tri-D TB“ Valvole deviatrice a tre vie, PN 16
DN 15
2,50
(10)
(valvola deviatrice, attacco filettato, ottone)
tenuta conica
attacco filettato M 30 x 1,5
G 3⁄4 M, conico
DN 15
2,50
(10)
114 25 04
Set di boccole (per cod. art. 114 25 04) tenuta conica,
con O-Ring
boccole da brasare 3 pezzi
12 mm
15 mm
Boccole filettate 3 pezzi
DN 15
Boccole ad innesto 3 pezzi
10 mm
12 mm
15 mm
Raccordo "T"
(10)
(10)
(10)
(10)
(10)
(10)
(10)
114 01 91
114 01 92
114 02 92
114 03 90
114 03 91
114 03 92
114 25 61
0,45
(10) 114 27 51
1,00
(10) 114 27 52
1,80
(10) 114 27 53
