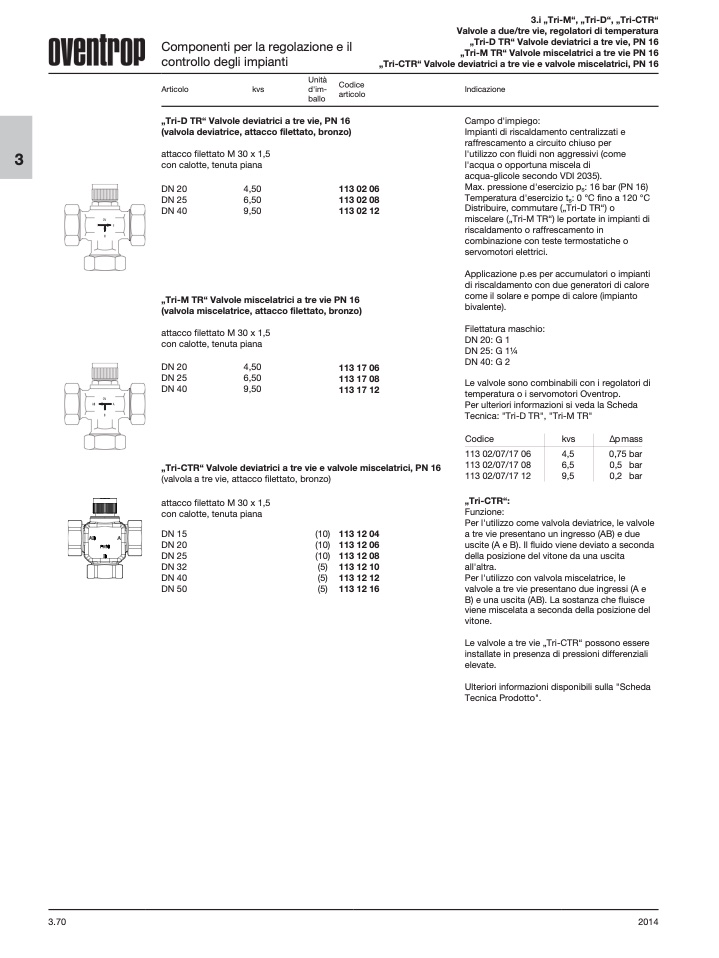

3
„Tri-D TR“ Valvole deviatrici a tre vie, PN 16
(valvola deviatrice, attacco filettato, bronzo)
attacco filettato M 30 x 1,5
con calotte, tenuta piana
3.70
2014
OV
I
II
III
OV
AB
A
B
Componenti per la regolazione e il
controllo degli impianti
3.i „Tri-M“, „Tri-D“, „Tri-CTR“
Valvole a due/tre vie, regolatori di temperatura
„Tri-D TR“ Valvole deviatrici a tre vie, PN 16
„Tri-M TR“ Valvole miscelatrici a tre vie PN 16
„Tri-CTR“ Valvole deviatrici a tre vie e valvole miscelatrici, PN 16
Indicazione
Campo d'impiego:
Impianti di riscaldamento centralizzati e
raffrescamento a circuito chiuso per
l'utilizzo con fluidi non aggressivi (come
l'acqua o opportuna miscela di
acqua-glicole secondo VDI 2035).
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: 0 °C fino a 120 °C
Distribuire, commutare („Tri-D TR“) o
miscelare („Tri-M TR“) le portate in impianti di
riscaldamento o raffrescamento in
combinazione con teste termostatiche o
servomotori elettrici.
Applicazione p.es per accumulatori o impianti
di riscaldamento con due generatori di calore
come il solare e pompe di calore (impianto
bivalente).
Filettatura maschio:
DN 20: G 1
DN 25: G 11⁄4
DN 40: G 2
Le valvole sono combinabili con i regolatori di
temperatura o i servomotori Oventrop.
Per ulteriori informazioni si veda la Scheda
Tecnica: "Tri-D TR", "Tri-M TR"
Unità
Articolo
kvs
d'im-
ballo
Codice
articolo
DN 20
DN 25
DN 40
4,50
6,50
9,50
113 02 06
113 02 08
113 02 12
„Tri-M TR“ Valvole miscelatrici a tre vie PN 16
(valvola miscelatrice, attacco filettato, bronzo)
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 20
4,50
DN 25
6,50
DN 40
9,50
113 17 06
113 17 08
113 17 12
„Tri-CTR“ Valvole deviatrici a tre vie e valvole miscelatrici, PN 16
Codice
113 02/07/17 06
113 02/07/17 08
113 02/07/17 12
„Tri-CTR“:
kvs
∆p mass.
4,5
0,75 bar
6,5
0,5 bar
9,5
0,2 bar
(valvola a tre vie, attacco filettato, bronzo)
attacco filettato M 30 x 1,5
con calotte, tenuta piana
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
(10)
(10)
(10)
(5)
(5)
(5)
113 12 04
113 12 06
113 12 08
113 12 10
113 12 12
113 12 16
Funzione:
Per l'utilizzo come valvola deviatrice, le valvole
a tre vie presentano un ingresso (AB) e due
uscite (A e B). Il fluido viene deviato a seconda
della posizione del vitone da una uscita
all'altra.
Per l'utilizzo con valvola miscelatrice, le
valvole a tre vie presentano due ingressi (A e
B) e una uscita (AB). La sostanza che fluisce
viene miscelata a seconda della posizione del
vitone.
Le valvole a tre vie „Tri-CTR“ possono essere
installate in presenza di pressioni differenziali
elevate.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
