d
a
f
b
c
e
g
con valvola miscelatrice integrata
con regolatore di temperatura per il rialzo della temperatura di ritorno
composto da:
a) pompa di circolazione
b) valvola a sfera con termometro
c) valvola miscelatrice a tre vie DN 20
d) regolatore di temperatura con sonda ad immersione
Campo di regolazione 40 - 70 ° C
e) tubo flangiato con ritegno
f) corpo per sonda ad immersione con termometro
g) coibentazione

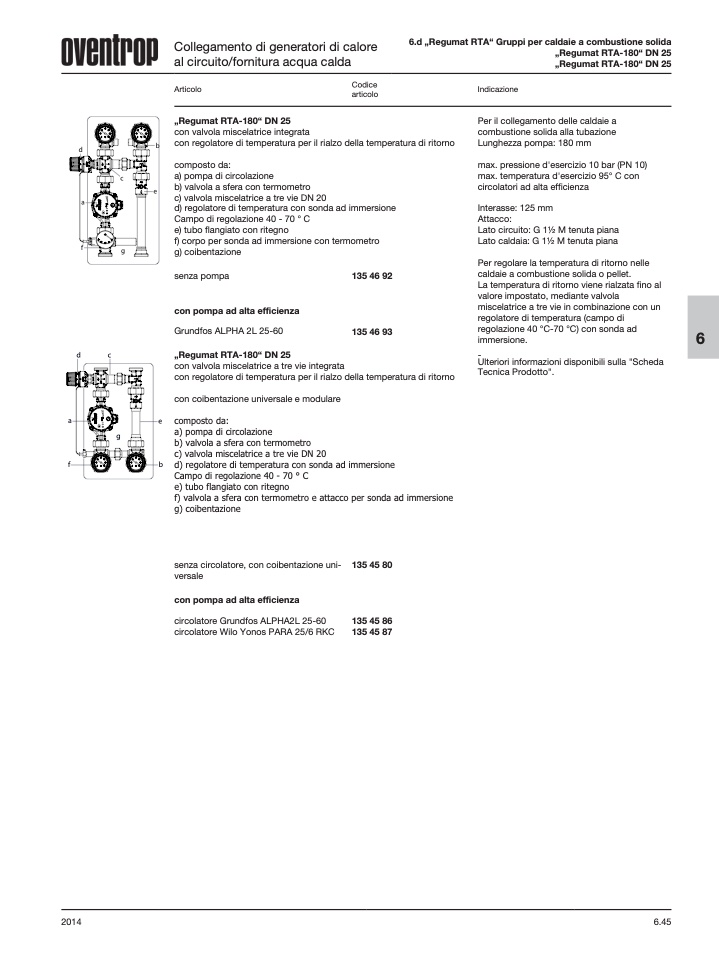

Collegamento di generatori di calore
al circuito/fornitura acqua calda
6.d „Regumat RTA“ Gruppi per caldaie a combustione solida
„Regumat RTA-180“ DN 25
„Regumat RTA-180“ DN 25
Indicazione
Per il collegamento delle caldaie a
combustione solida alla tubazione
Lunghezza pompa: 180 mm
max. pressione d'esercizio 10 bar (PN 10)
max. temperatura d'esercizio 95° C con
circolatori ad alta efficienza
Interasse: 125 mm
Attacco:
Lato circuito: G 11⁄2 M tenuta piana
Lato caldaia: G 11⁄2 M tenuta piana
Per regolare la temperatura di ritorno nelle
caldaie a combustione solida o pellet.
La temperatura di ritorno viene rialzata fino al
valore impostato, mediante valvola
miscelatrice a tre vie in combinazione con un
regolatore di temperatura (campo di
regolazione 40 °C-70 °C) con sonda ad
immersione.
-
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Articolo
„Regumat RTA-180“ DN 25
Codice
articolo
senza pompa
con pompa ad alta efficienza
Grundfos ALPHA 2L 25-60
135 46
135 46
92
93
6
d
c
„Regumat RTA-180“ DN 25
con valvola miscelatrice a tre vie integrata
con regolatore di temperatura per il rialzo della temperatura di ritorno
con coibentazione universale e modulare
a
e
composto da:
g
a) pompa di circolazione
b) valvola a sfera con termometro
c) valvola miscelatrice a tre vie DN 20
f
b
d) regolatore di temperatura con sonda ad immersione
Campo di regolazione 40 - 70 ° C
e) tubo flangiato con ritegno
f) valvola a sfera con termometro e attacco per sonda ad immersione
g) coibentazione
2014
6.45
senza circolatore, con coibentazione uni-
versale
con pompa ad alta efficienza
circolatore Grundfos ALPHA2L 25-60
circolatore Wilo Yonos PARA 25/6 RKC
135 45 80
135 45 86
135 45 87
