con valvola miscelatrice a tre vie
con regolatore di temperatura per il rialzo della temperatura di ritorno
composto da:
a) pompa di circolazione
b) valvola a sfera con termometro
c) valvola miscelatrice a tre vie DN 25
d) regolatore di temperatura con sonda ad immersione
Campo di regolazione 40 - 70 ° C
e) tubo flangiato con ritegno
f) valvola a sfera con termometro e attacco per sonda ad immersione
g) coibentazione
f
g
e
b

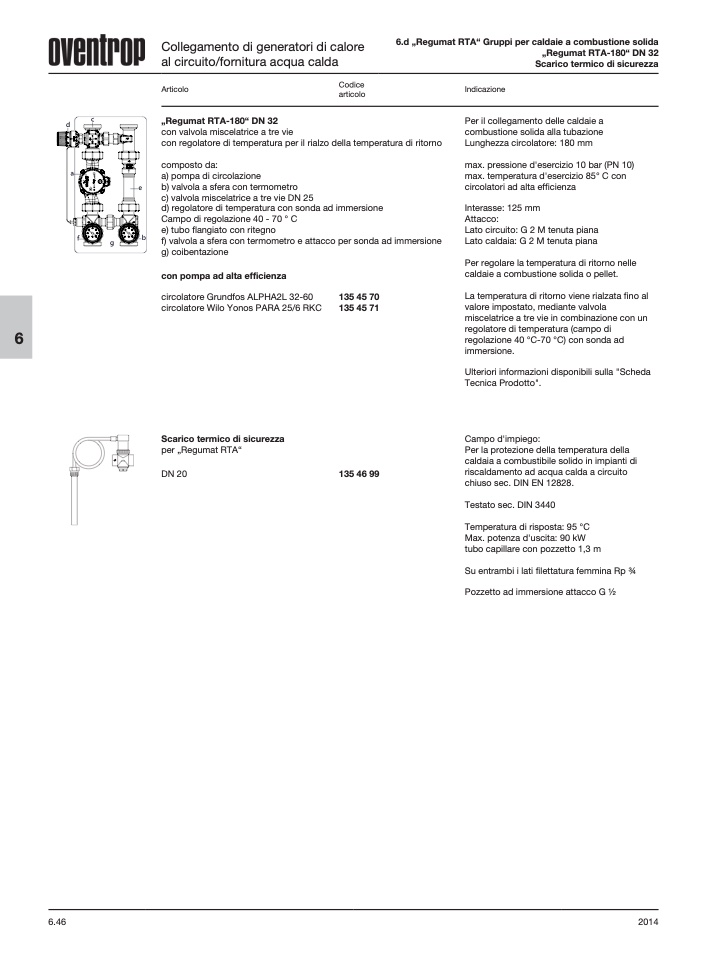

Collegamento di generatori di calore
al circuito/fornitura acqua calda
6.d „Regumat RTA“ Gruppi per caldaie a combustione solida
„Regumat RTA-180“ DN 32
Scarico termico di sicurezza
Indicazione
Per il collegamento delle caldaie a
combustione solida alla tubazione
Lunghezza circolatore: 180 mm
max. pressione d'esercizio 10 bar (PN 10)
max. temperatura d'esercizio 85° C con
circolatori ad alta efficienza
Interasse: 125 mm
Attacco:
Lato circuito: G 2 M tenuta piana
Lato caldaia: G 2 M tenuta piana
Per regolare la temperatura di ritorno nelle
caldaie a combustione solida o pellet.
La temperatura di ritorno viene rialzata fino al
valore impostato, mediante valvola
miscelatrice a tre vie in combinazione con un
regolatore di temperatura (campo di
regolazione 40 °C-70 °C) con sonda ad
immersione.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Campo d'impiego:
Per la protezione della temperatura della
caldaia a combustibile solido in impianti di
riscaldamento ad acqua calda a circuito
chiuso sec. DIN EN 12828.
Testato sec. DIN 3440
Temperatura di risposta: 95 °C
Max. potenza d'uscita: 90 kW
tubo capillare con pozzetto 1,3 m
Su entrambi i lati filettatura femmina Rp 3⁄4
Pozzetto ad immersione attacco G 1⁄2
Articolo
„Regumat RTA-180“ DN 32
Codice
articolo
con pompa ad alta efficienza
circolatore Grundfos ALPHA2L 32-60
circolatore Wilo Yonos PARA 25/6 RKC
Scarico termico di sicurezza
per „Regumat RTA“
DN 20
135 45 70
135 45 71
135 46 99
