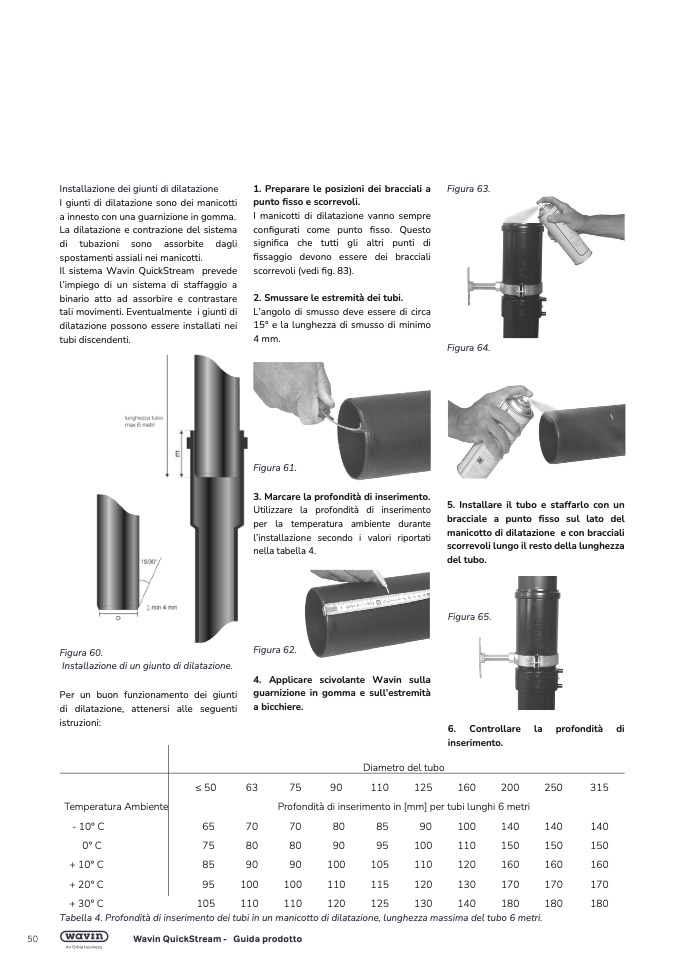

Installazione dei giunti di dilatazion
e
I giunti di dilatazione sono dei manicotti
a innesto con una guarnizione in gomma.
La dilatazione e contrazione del sistem
a
di tubazioni sono assorbite dagli
spostamenti assiali nei manicotti
.
Il sistema Wavin QuickStream preved
e
l’impiego di un sistema di staffaggio a
binario atto ad assorbire e contrastare
tali movimenti. Eventualmente i giunti di
dilatazione possono essere installati nei
tubi discendenti.
1. Preparare le posizioni dei bracciali a
punto fisso e scorrevoli
.
I manicotti di dilatazione vanno sempre
configurati come punto fisso. Questo
signi
fica che tutti gli altri punti di
fissaggio devono essere dei braccial
i
scorrevoli (vedi
fig. 83)
.
Figura 63.
2. Smussare le estremità dei tubi.
L’angolo di smusso deve essere di circa
15° e la lunghezza di smusso di minim
o
4 mm.
Figura 64.
Figura 61.
3. Marcare la profondità di inserimento.
Utilizzare la profondità di inserimento
per la temperatura ambiente durante
l’installazione secondo i valori riportat
i
nella tabella 4
.
5. Installare il tubo e staffarlo con u
n
bracciale a punto
fisso sul lato del
manicotto di dilatazione e con braccial
i
scorrevoli lungo il resto della lunghezz
a
del tubo.
Figura 65
.
Figura 60
.
Installazione di un giunto di dilatazione.
Figura 62.
Per un buon funzionamento dei giunt
i
di dilatazione, attenersi alle seguenti
istruzioni
:
4. Applicare scivolante Wavin sull
a
guarnizione in gomma e sull’estremit
à
a bicchiere.
6. Controllare la profondità di
inserimento.
Diametro del tubo
Temperatura Ambiente
- 10° C
0° C
+ 10° C
+ 20° C
+ 30° C
50
≤ 50
63
75
90
110
125
160
200
250
31
5
Profondità di inserimento in [mm] per tubi lunghi 6 metri
65
70
70
80
85
90
100
140
140
140
75
80
80
90
95
100
110
150
150
15
0
85
90
90
100
105
110
120
160
160
16
0
95
100
100
110
115
120
130
170
170
17
0
105
110
110
120
125
130
140
180
180
18
0
Tabella 4. Profondità di inserimento dei tubi in un manicotto di dilatazione, lunghezza massima del tubo 6 metri.
Wavin QuickStream - Guida prodotto
