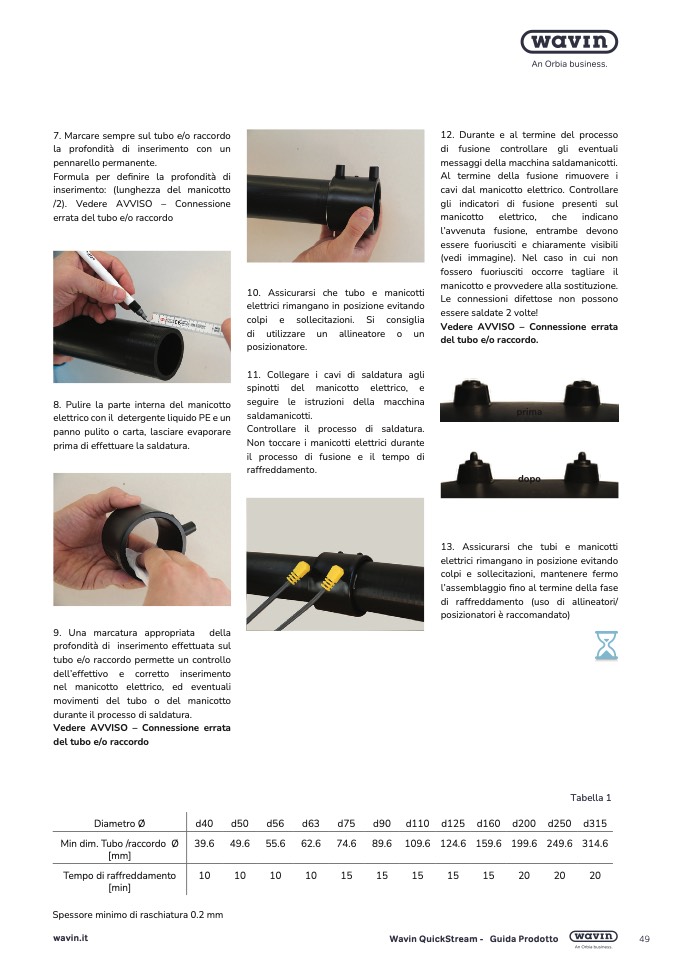

7. Marcare sempre sul tubo e/o raccord

o

la profondità di inserimento con un

pennarello permanente

.

Formula per de

finire la profondità d

i

inserimento: (lunghezza del manicotto

/2). Vedere AVVISO – Connessione

errata del tubo e/o raccordo

10. Assicurarsi che tubo e manicotti

elettrici rimangano in posizione evitando

colpi e sollecitazioni. Si consiglia

di utilizzare un allineatore o u

n

posizionatore.

12. Durante e al termine del process

o

di fusione controllare gli eventuali

messaggi della macchina saldamanicotti.

Al termine della fusione rimuovere i

cavi dal manicotto elettrico. Controllar

e

gli indicatori di fusione presenti sul

manicotto elettrico, che indican

o

l’avvenuta fusione, entrambe devon

o

essere fuoriusciti e chiaramente visibil

i

(vedi immagine). Nel caso in cui non

fossero fuoriusciti occorre tagliare il

manicotto e provvedere alla sostituzione.

Le connessioni difettose non possono

essere saldate 2 volte

!

Vedere AVVISO – Connessione errat

a

del tubo e/o raccordo.

8. Pulire la parte interna del manicotto

elettrico con il detergente liquido PE e un

panno pulito o carta, lasciare evaporar

e

prima di effettuare la saldatura

.

11. Collegare i cavi di saldatura agli

spinotti del manicotto elettrico, e

seguire le istruzioni della macchina

saldamanicotti

.

Controllare il processo di saldatura.

Non toccare i manicotti elettrici durante

il processo di fusione e il tempo di

raffreddamento

.

prima

dop

o

13. Assicurarsi che tubi e manicotti

elettrici rimangano in posizione evitando

colpi e sollecitazioni, mantenere fermo

l’assemblaggio

fino al termine della fas

e

di raffreddamento (uso di allineatori

/

posizionatori è raccomandato

)

9. Una marcatura appropriata della

profondità di inserimento effettuata su

l

tubo e/o raccordo permette un controll

o

dell’effettivo e corretto inseriment

o

nel manicotto elettrico, ed eventuali

movimenti del tubo o del manicott

o

durante il processo di saldatura

.

Vedere AVVISO – Connessione errata

del tubo e/o raccordo

Tabella

1

Diametro Ø

d40

d50

d56

d63

d75

d90 d110 d125 d160 d200 d250 d31

5

Min dim. Tubo /raccordo Ø

[mm

]

39.6 49.6 55.6 62.6 74.6 89.6 109.6 124.6 159.6 199.6 249.6 314.

6

Tempo di raffreddament

o

[min]

10

10

10

10

15

15

15

15

15

20

20

20

Spessore minimo di raschiatura 0.2 m

m
