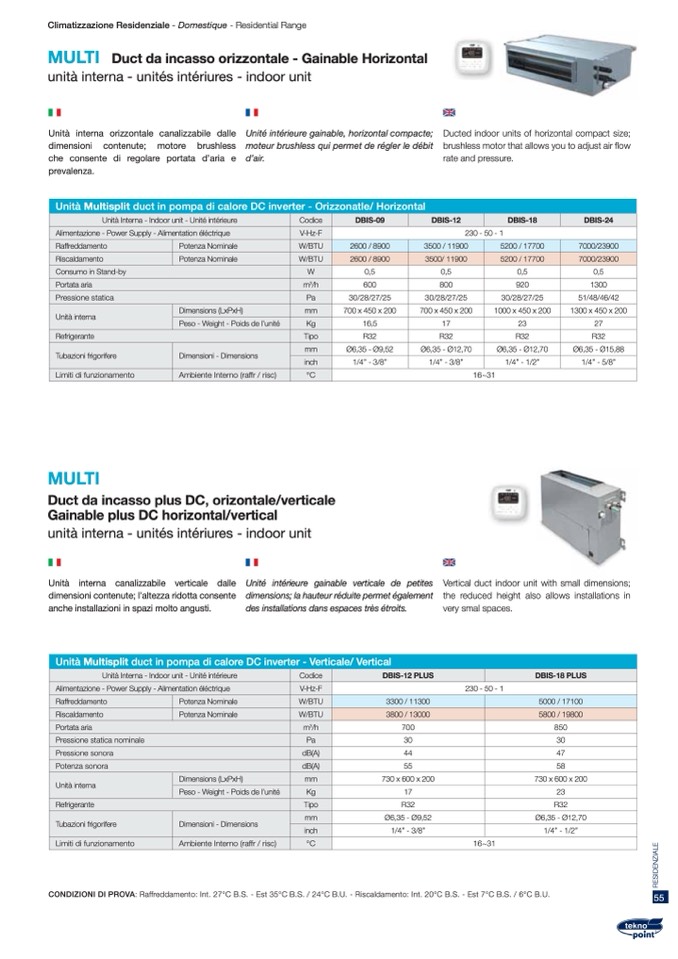

Climatizzazione Residenziale - Domestique - Residential Range
MULTI Duct da incasso orizzontale - Gainable Horizontal
unità interna - unités intériures - indoor unit
Unità interna orizzontale canalizzabile dalle
dimensioni contenute; motore brushless
che consente di regolare portata d’aria e
prevalenza.
Unité intérieure gainable, horizontal compacte;
moteur brushless qui permet de régler le débit
d’air.
Ducted indoor units of horizontal compact size;
brushless motor that allows you to adjust air flow
rate and pressure.
Unità Multisplit duct in pompa di calore DC inverter - Orizzonatle/ Horizontal
Unità Interna - Indoor unit - Unité intérieure Codice
DBIS-09 DBIS-12 DBIS-18 DBIS-24
Alimentazione - Power Supply - Alimentation éléctrique V-Hz-F
230 - 50 - 1
Raffreddamento
Potenza Nominale W/BTU
2600 / 8900
3500 / 11900 5200 / 17700 7000/23900
Riscaldamento
Potenza Nominale W/BTU
2600 / 8900 3500/ 11900 5200 / 17700 7000/23900
Consumo in Stand-by W
0,5 0,5 0,5 0,5
Portata aria m
3
/h
600
800 920 1300
Pressione statica Pa
30/28/27/25 30/28/27/25 30/28/27/25 51/48/46/42
Unità interna
Dimensions (LxPxH) mm
700 x 450 x 200
700 x 450 x 200 1000 x 450 x 200 1300 x 450 x 200
Peso - Weight - Poids de l’unité Kg
16,5 17 23 27
Refrigerante Tipo
R32
R32 R32 R32
Tubazioni frigorifere
Dimensioni - Dimensions
mm
Ø6,35 - Ø9,52 Ø6,35 - Ø12,70 Ø6,35 - Ø12,70 Ø6,35 - Ø15,88
inch
1/4’ - 3/8’
1/4’ - 3/8’ 1/4’ - 1/2’ 1/4’ - 5/8’
Limiti di funzionamento
Ambiente Interno (raffr / risc)
°C
16~31
MULTI
Duct da incasso plus DC, orizontale/verticale
Gainable plus DC horizontal/vertical
unità interna - unités intériures - indoor unit
Unità interna canalizzabile verticale dalle
dimensionicontenute;l’altezzaridottaconsente
anche installazioni in spazi molto angusti.
Unité intérieure gainable verticale de petites
dimensions;lahauteurréduitepermetégalement
des installations dans espaces très étroits.
Vertical duct indoor unit with small dimensions;
the reduced height also allows installations in
very smal spaces.
Unità Multisplit duct in pompa di calore DC inverter - Verticale/ Vertical
Unità Interna - Indoor unit - Unité intérieure Codice DBIS-12 PLUS DBIS-18 PLUS
Alimentazione - Power Supply - Alimentation éléctrique V-Hz-F 230 - 50 - 1
Raffreddamento
Potenza Nominale W/BTU 3300 / 11300 5000 / 17100
Riscaldamento
Potenza Nominale W/BTU 3800 / 13000 5800 / 19800
Portata aria m
3
/h 700 850
Pressione statica nominale Pa 30 30
Pressione sonora dB(A) 44 47
Potenza sonora dB(A) 55 58
Unità interna
Dimensions (LxPxH) mm 730 x 600 x 200 730 x 600 x 200
Peso - Weight - Poids de l’unité Kg 17 23
Refrigerante Tipo R32 R32
Tubazioni frigorifere
Dimensioni - Dimensions
mm Ø6,35 - Ø9,52 Ø6,35 - Ø12,70
inch 1/4’ - 3/8’ 1/4’ - 1/2’
Limiti di funzionamento
Ambiente Interno (raffr / risc) °C 16~31
CONDIZIONI DI PROVA: Raffreddamento: Int. 27°C B.S. - Est 35°C B.S. / 24°C B.U. - Riscaldamento: Int. 20°C B.S. - Est 7°C B.S. / 6°C B.U.
